INSTALLATION BMW Z4


STLFBW3

Komfort-Verdecksteuerung für

  • BMW 3er Reihe Cabrio (E93)
  • BMW Z4 Roadster (E89)

    v1


    • Weitere Informationen sowie Anleitungen zu allen Produkten finden Sie im Web:

    w w w . m o d s 4 c a r s . c o m


    BITTE LESEN SIE DIE GESAMTE ANLEITUNG GRÜNDLICH DURCH, BEVOR SIE DIESES PRODUKT VERWENDEN.
    Wir weisen ausdrücklich darauf hin, dass alle Funktionen dieses Steuergerätes mit der nötigen Umsicht zu verwenden sind. Wir übernehmen KEINE Haftung für Schäden oder Verletzungen, die durch Einbau oder Verwendung dieses Produktes entstehen könnten. Jede Bedienung muss überwacht werden und es muss insbesondere sichergestellt werden, dass sich keine Gegenstände oder Personen im Bereich der sich bewegenden Teile aufhalten, da ggf. kein Einklemmschutz vorhanden ist. Bitte machen Sie sich mit den Möglichkeiten zum sofortigen Not-Stopp vertraut. Dieses Produkt wurde zertifiziert und zugelassen nach EU-Richtlinie ECE R10 Rev 03 und besitzt das E13 Zertifikat E13 10R - 03 10070. Es besitzt keine Allgemeine Betriebserlaubnis (ABE). Der Einbau des Produkts kann zum Erlöschen der EG Typgenehmigung führen. Bitte stellen Sie sicher, dass der Einbau und Betrieb für Ihren Verwendungszweck zulässig ist.
    Wichtige Informationen. VOR EINBAU LESEN!
    AUSDRUCKEN DIESER ANLEITUNG
    Um einen korrekten Ausdruck der Anleitung zu erhalten, einfach im Browser unter Druckereinstellungen / Seite Einrichten die Ränder so klein wie möglich wählen und alle Kopf- und Fusszeilen abschalten.

    Druckvorschau aktivieren und ggf. den Zoom so lange reduzieren, bis alle Seiten korrekt angezeigt werden.

    ALLE BILDER SIND ANKLICKBAR FÜR VOLLANSICHT im Browser.
    FEHLERSUCHE - WO BEKOMME ICH HILFE?
    Falls es Probleme beim Einbau oder bei der Verwendung des Moduls geben sollte, bitte zuerst einmal alle Schritte der Anleitung noch einmal gründlich studieren und alle Fotos anklicken für Vollansicht!
    Wir haben jetzt eine Wissensdatenbank mit Support-Ticket-System eingerichtet unter www.mods4cars.com/support

    Für direkte und schnelle Hilfe (auch auf Deutsch!) bitte hier ein Support-Ticket anlegen

    Dieses Modul ist mit unserem USB Update- und Konfigurations-Port ausgestattet! Wir empfehlen VOR DER INSTALLATION das Modul mit einem Computer zu verbinden und mit Hilfe unserer Support-App "m4cconnect" kurz nach Firmware-Updates zu suchen. M4cconnect sowie alle Informationen zum Thema USB Update und Konfiguration sind unter www.mods4cars.com/usb. zu finden. Es ist jetzt sogar möglich, das Modul vor Einbau schon komplett zu konfigurieren und alle Einstellungen bequem am Computer vorzunehmen! Zusätzlich kann das USB Kabel zusammen mit dem Modul permanent im Auto installiert werden, so daß der Computer-Stecker für spätere Updates per Laptop mit WLAN/UMTS/LTE-Verbindung leicht zugänglich ist.
    WICHTIGE TIPPS ZUR FEHLERSUCHE

    Wenn nach Einbau des Moduls scheinbar nichts funktioniert, können die folgenden zwei Schritte sehr oft hilfreich sein:

    • 1) Funktion 1 (Hauptschalter) ausschalten (Einstellung 0). Dann ist das Modul komplett passiv. Wenn das Problem weiterhin besteht, ist etwas nicht korrekt angeschlossen. Bitte auch die grüne LED kontrollieren! Sie sollte bei eingeschalteter Zündung blinken.

    • 2) Funktion 2 hat bei vielen Modulen einen Valet-Modus (Einstellung 2). Der Valet-Modus sperrt das Öffnen des Verdecks. Funktion 2 kontrollieren und sicherstellen, dass sich das Modul nicht im Valet-Modus befindet!

    WICHTIG: Der Valet-Modus ist NICHT bei allen Modulen vorhanden! Bitte die Bedienungs- und Programmieranleitung einsehen!
    FUNKTION DER DATA LED

    Die DATA LED gibt Auskunft über den Zustand des Moduls und hilft bei Problemen während der Installation:

    • Bei Zündung EIN: Die LED sollte in regelmässigen Abständen (ca. 1 Sek) blinken. Dies signalisiert, dass das Modul Daten empfängt und funktionieren sollte.

    • Bei Zündung AUS: Die LED sollte blinken, solange der Datenbus noch aktiv ist und nach kurzer Zeit (max. 5 Min) erlöschen, wenn die Systeme in den Standby (Sleep) Modus wechseln.

    • Wenn die LED dauerhaft leuchtet bei Zündung EIN, dann empfängt das Modul keine Daten vom Verdecksteuergerät und alle Stecker sollten kontrolliert werden.

    • Wenn die LED überhaupt nicht aufleuchtet beim Einschalten der Zündung, dann bekommt das Modul keinen Strom oder empfängt gar keine Daten und alle Stecker sollten kontrolliert werden.
    Installation - Schritte 1-3
    1. Zündung einschalten und Verdeck bis zur abgebildeten Position (Wartungsstellung) öffnen, dann anhalten. WICHTIG: Jetzt Zündung abschalten und Schlüssel abziehen vor Beginn der eigentlichen Installation! Von rechts (Beifahrerseite) in den Kofferraum greifen und den Gepäcktrenner (1) in die obere Position bringen. Dann nur geschnappte Plastikabdeckung (2) nach vorn abziehen.

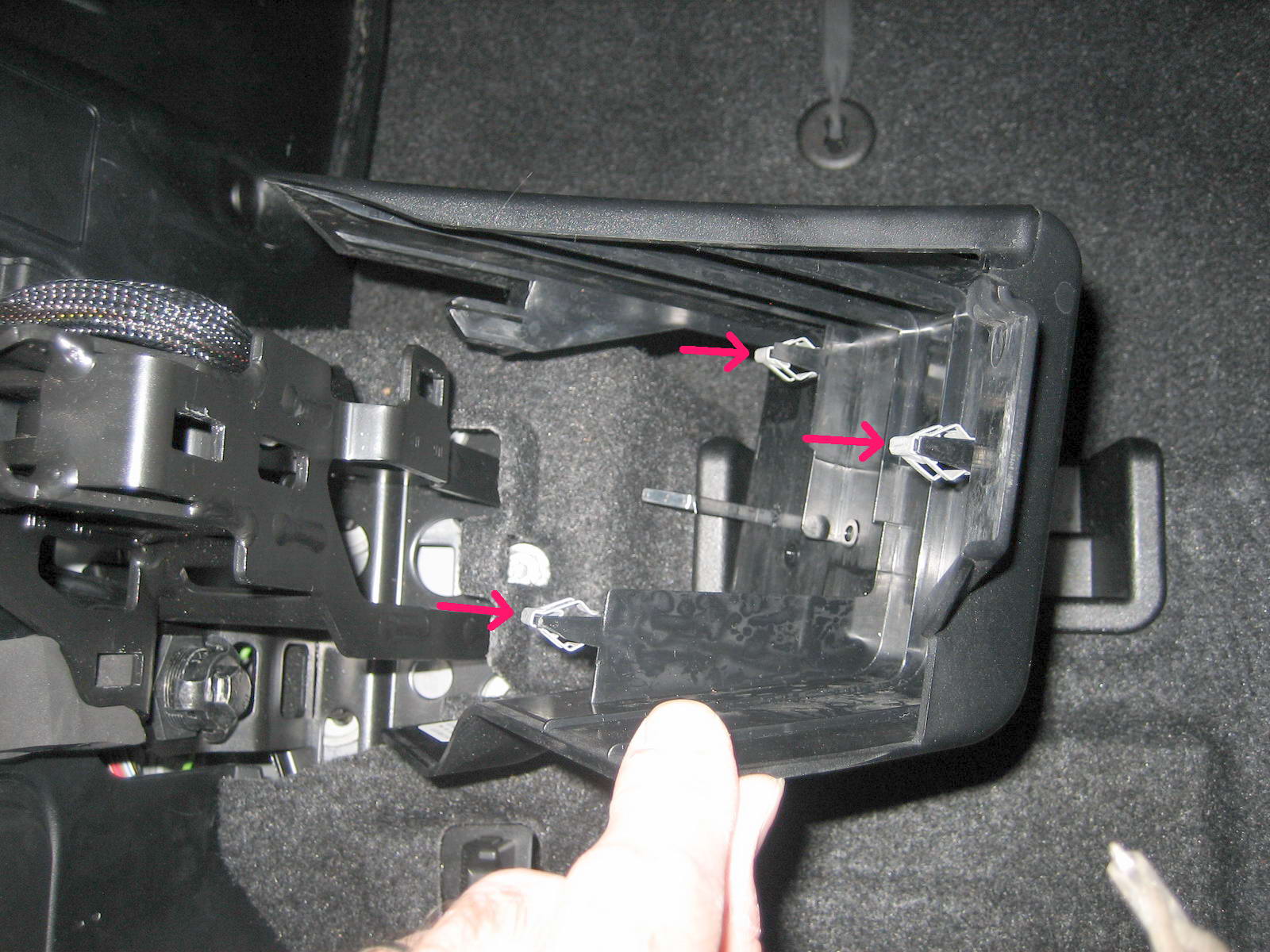

    2. Die Rasthaken sind mit Pfeilen markiert.

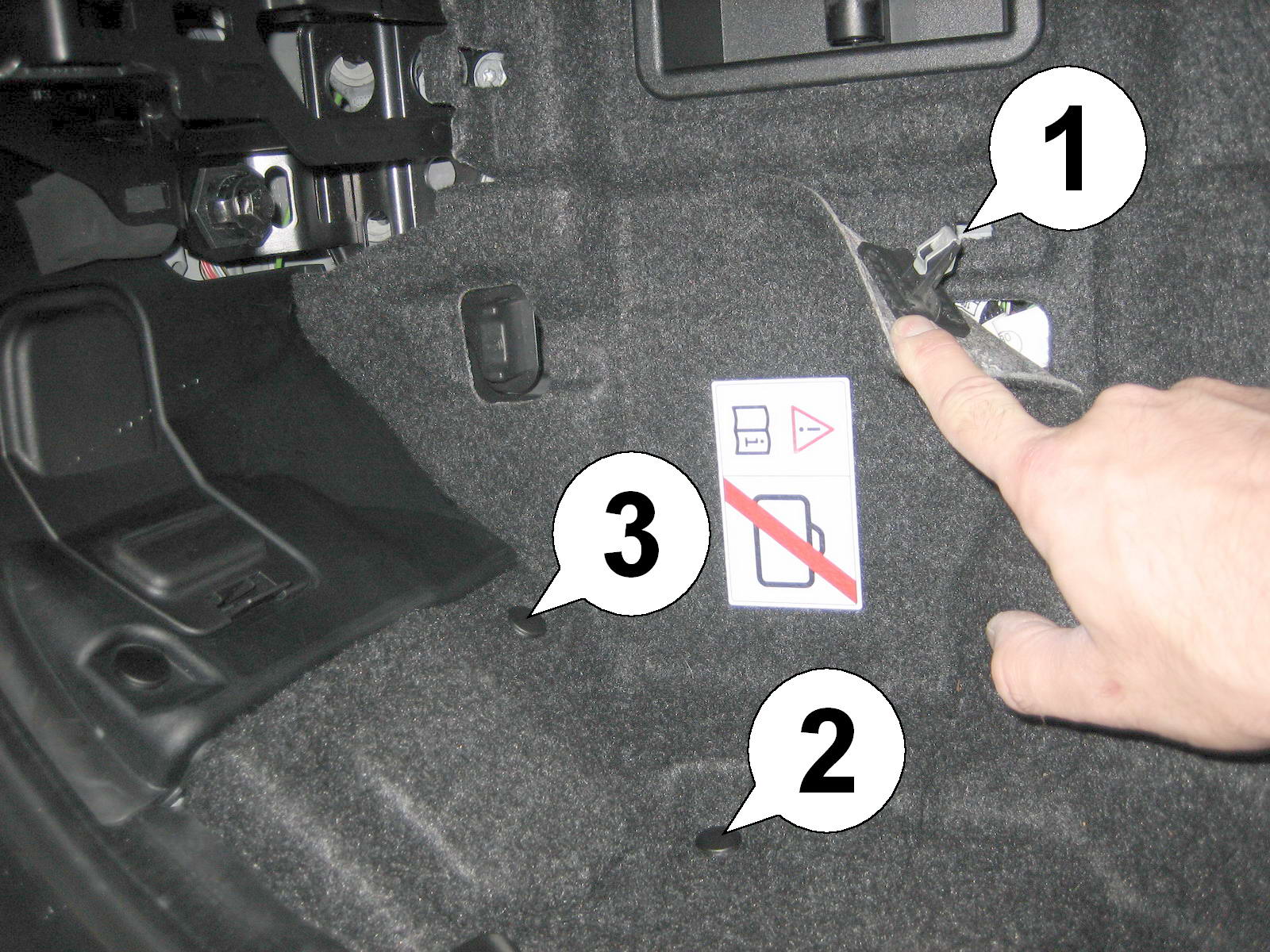

    3. Nun den Boden direkt darunter anheben und auf die gleiche Weise aushaken. Es sind zwei Rasthaken (1) vorhanden. Dann die Stöpsel (2) und (3) entfernen, so daß das gesamte Teil herausgenommen werden kann.
    Installation - Schritte 4-6

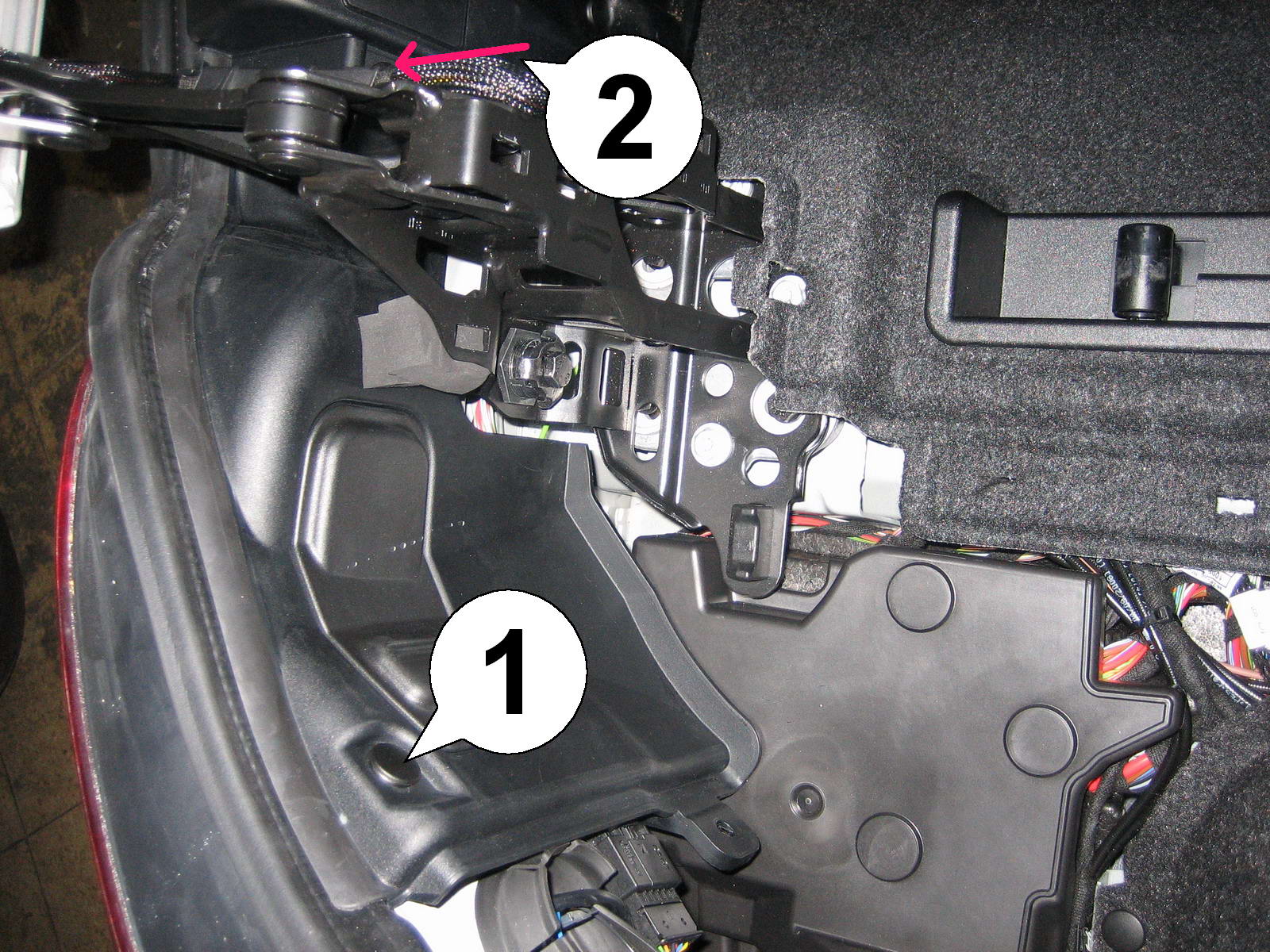

    4. Weitere Stöpsel (1) und (2) der hinteren Plastikabdeckung entfernen. Einer befindet sich direkt hinter dem Klappscharnier (siehe Pfeil). Gesamtes Kunststoff-Seitenteil herausnehmen.

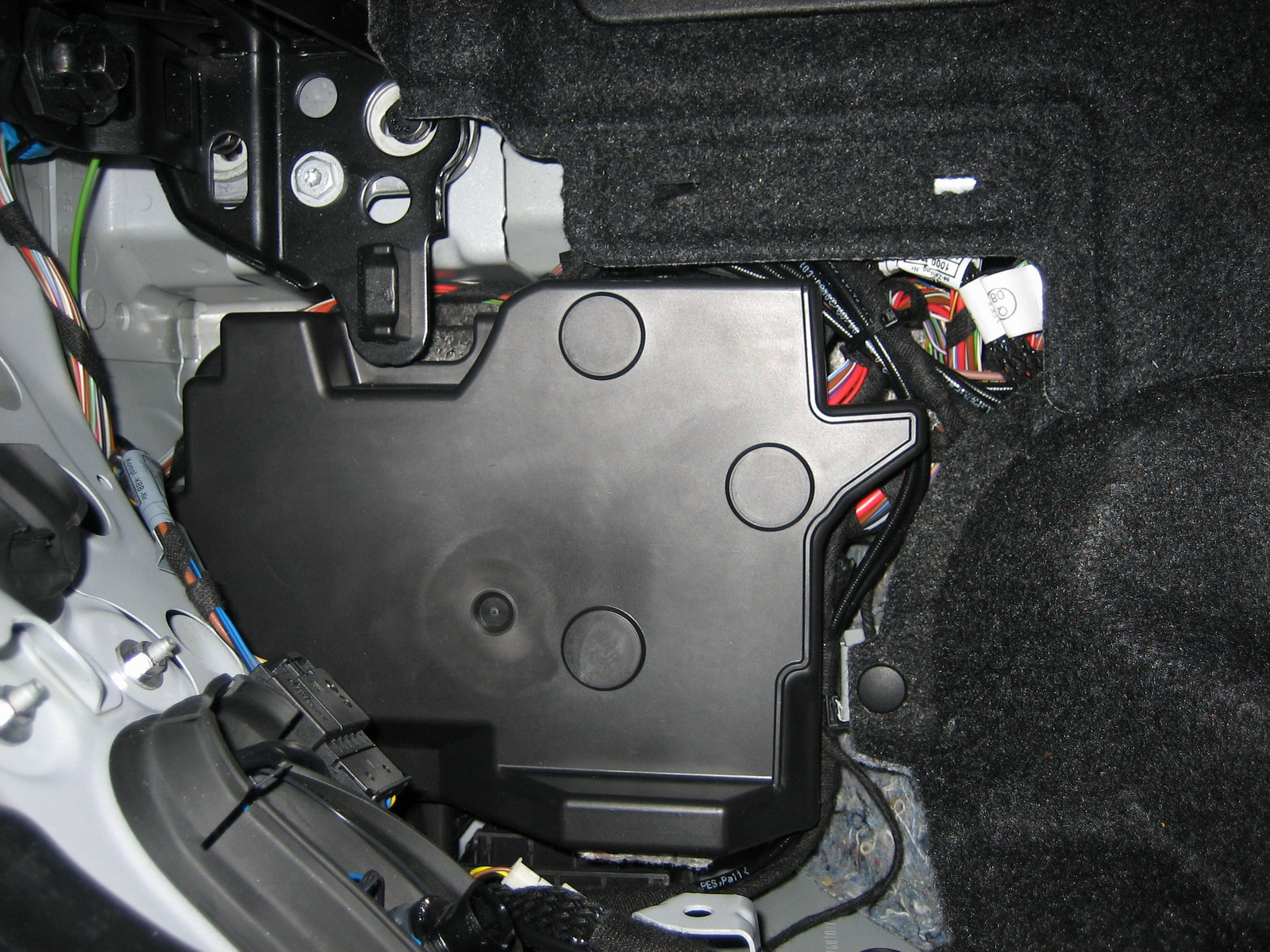

    5. Darunter befindet sich eine weitere Schutzabdeckung. Diese nach oben herausnehmen.

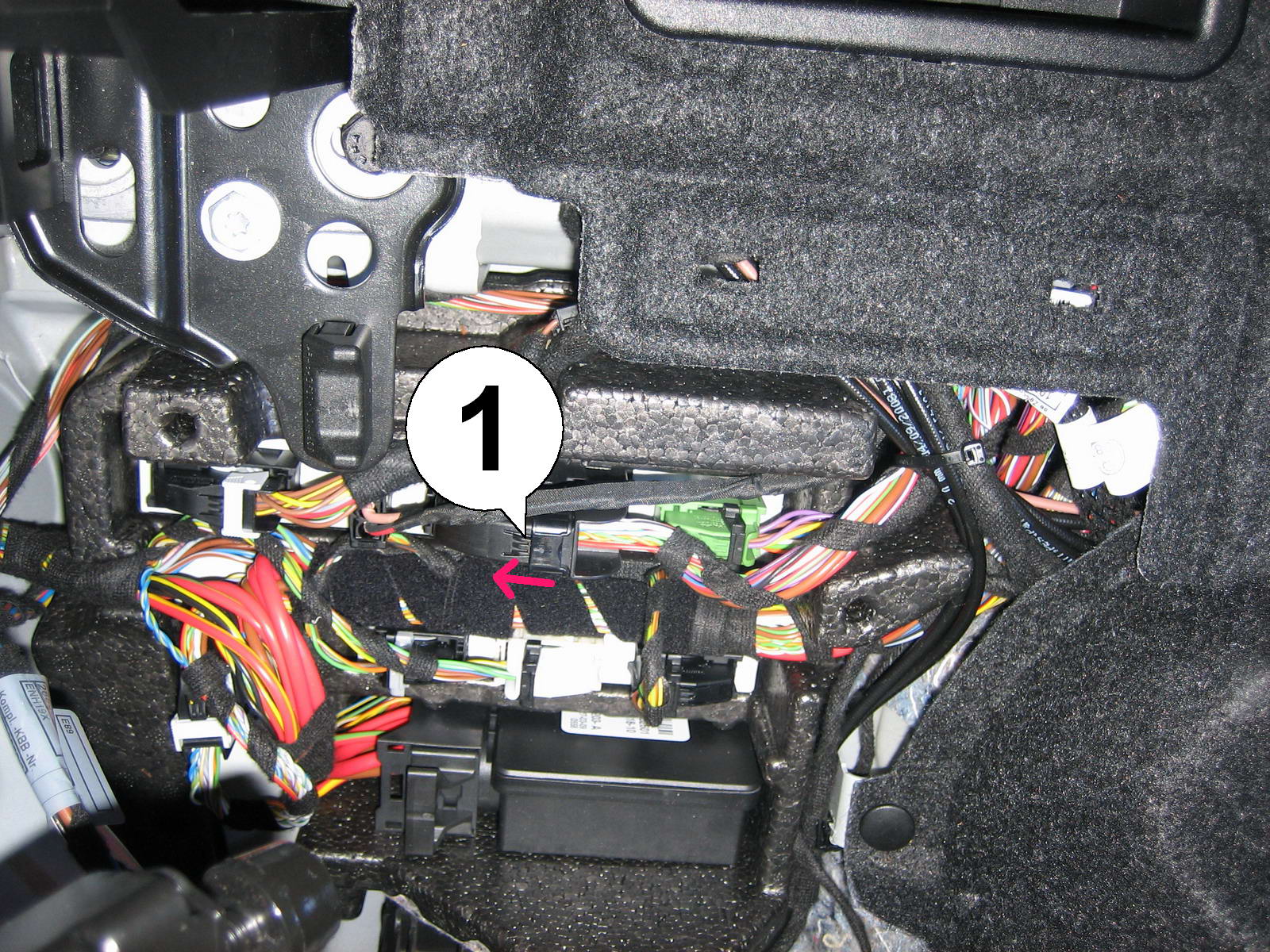

    6. Das weiße Verdecksteuergerät ist sehr gut an dem grünen Stecker und dem langen schwarzen Stecker zu erkennen. Rastnase (1) am schwarzen Stecker eindrücken und dabei den Sicherungsbügel nach links drücken (Pfeilrichtung).
    Installation - Schritte 7-9

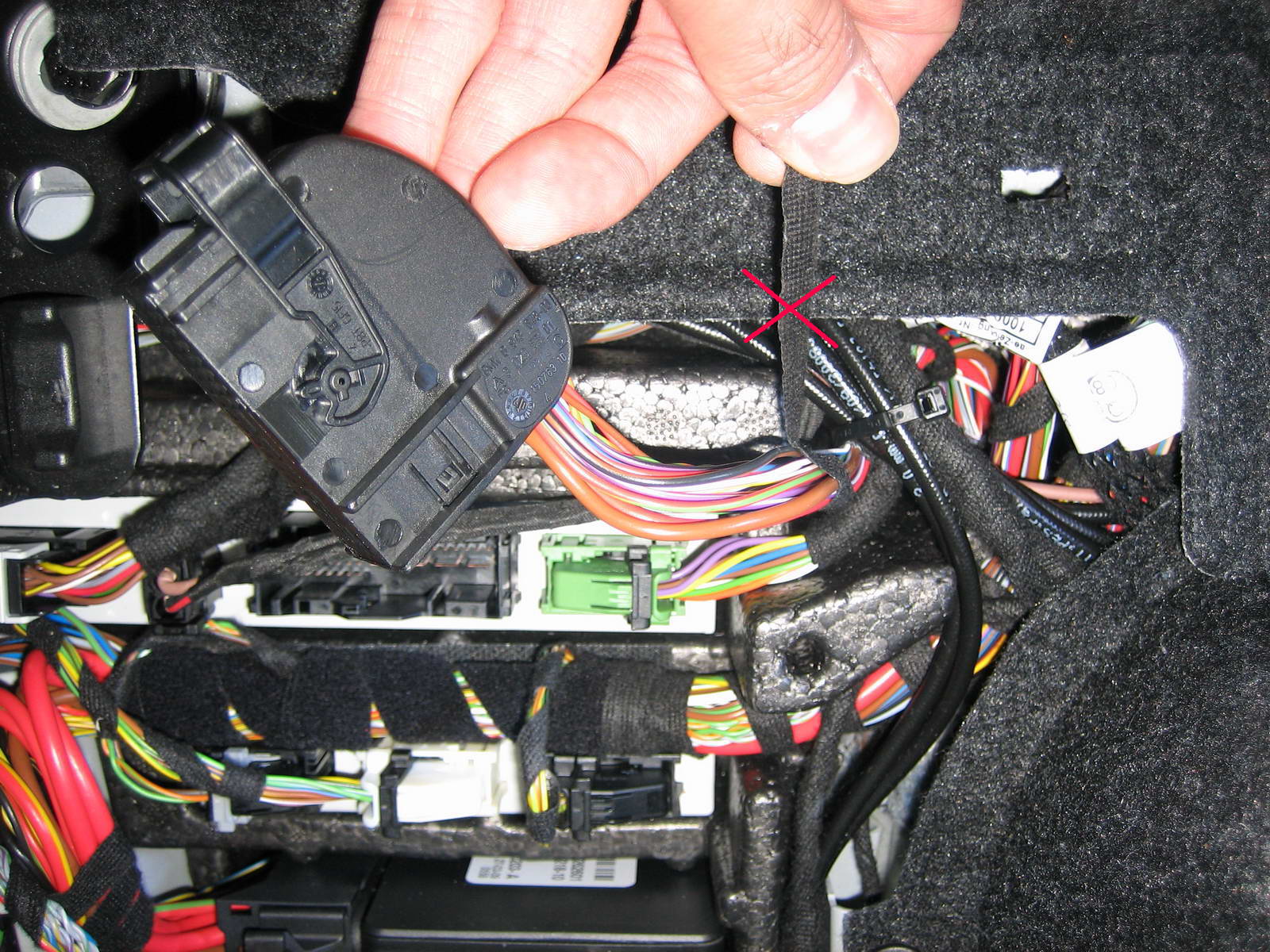

    7. Schwarzen Stecker vom Steuergerät abziehen. Stattdessen den Stecker vom SmartTOP Kabelbaum einbauen. Das Gewebeband muss beim Einbau mit Steck-Kabelsatz NICHT mehr wie hier abgebildet entfernt werden! WICHTIG: Den schwarzen Stecker kräftig in die Fassung drücken, so dass der Bügel von selbst hochklappt und einrastet, nicht den Stecker mit dem Umlegebügel "hineinziehen". Andernfalls kann es vorkommen, dass einige Kontakte nicht berühren und das Verdeck später nicht funktioniert!
    8. Originalen Stecker in die passende Buchse am Kabelsatz einstecken und wiederum mit dem Bügel sichern. Modul am Kabelsatz anschliessen. Die grüne LED am Modul sollte einmal kurz aufleuchten (Modul startet und ist bereit) und sollte dann nach kurzem Antippen der Entriegeln-Taste auf der Fernbedienung regelmässig blinken (Aktivität auf dem Datenbus). Wir empfehlen, das USB-Kabel anzuschliessen und zugänglich zu verstauen für spätere Firmware-Updates oder Modulkonfiguration per Laptop.

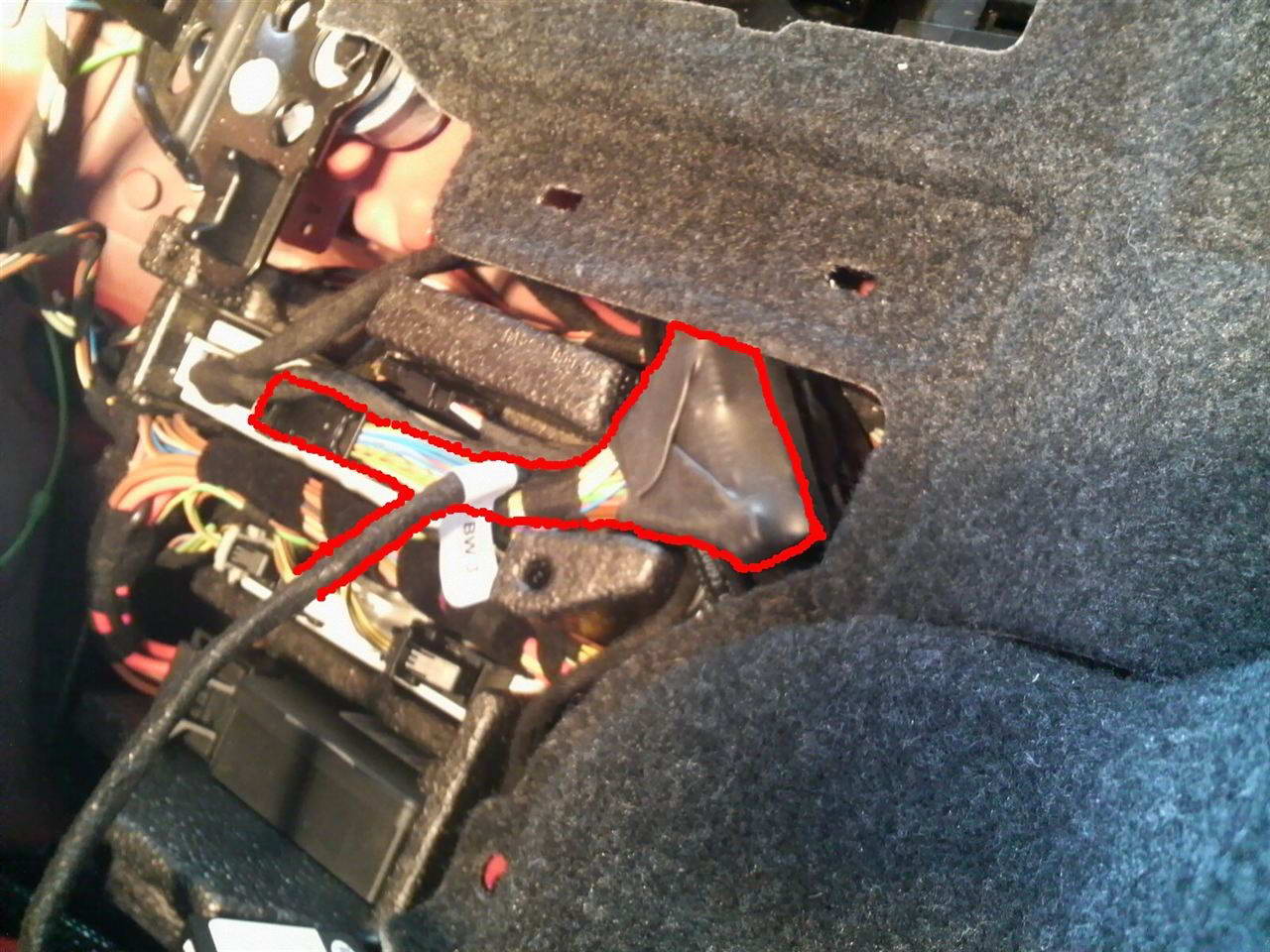

    9. Damit keiner der Steckverbinder beim Wiederanbringen der Abdeckung(en) in die Quere kommt, sollte der Steck-Kabelsatz wie abgebildet in dem engen Raum untergebracht werden.
    Installation - Schritt 11-12 - BEKANNTE PROBLEME UND LÖSUNG

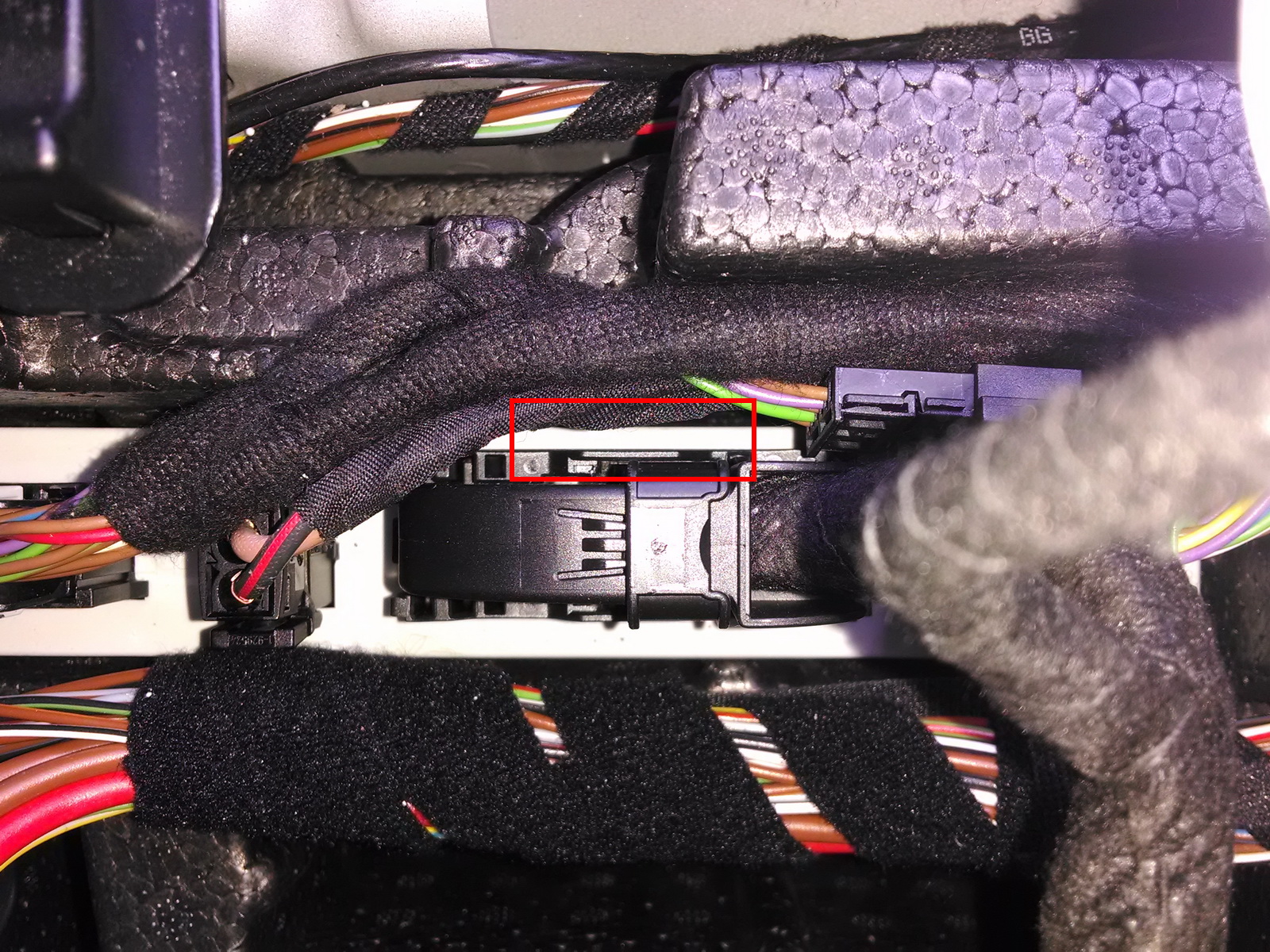

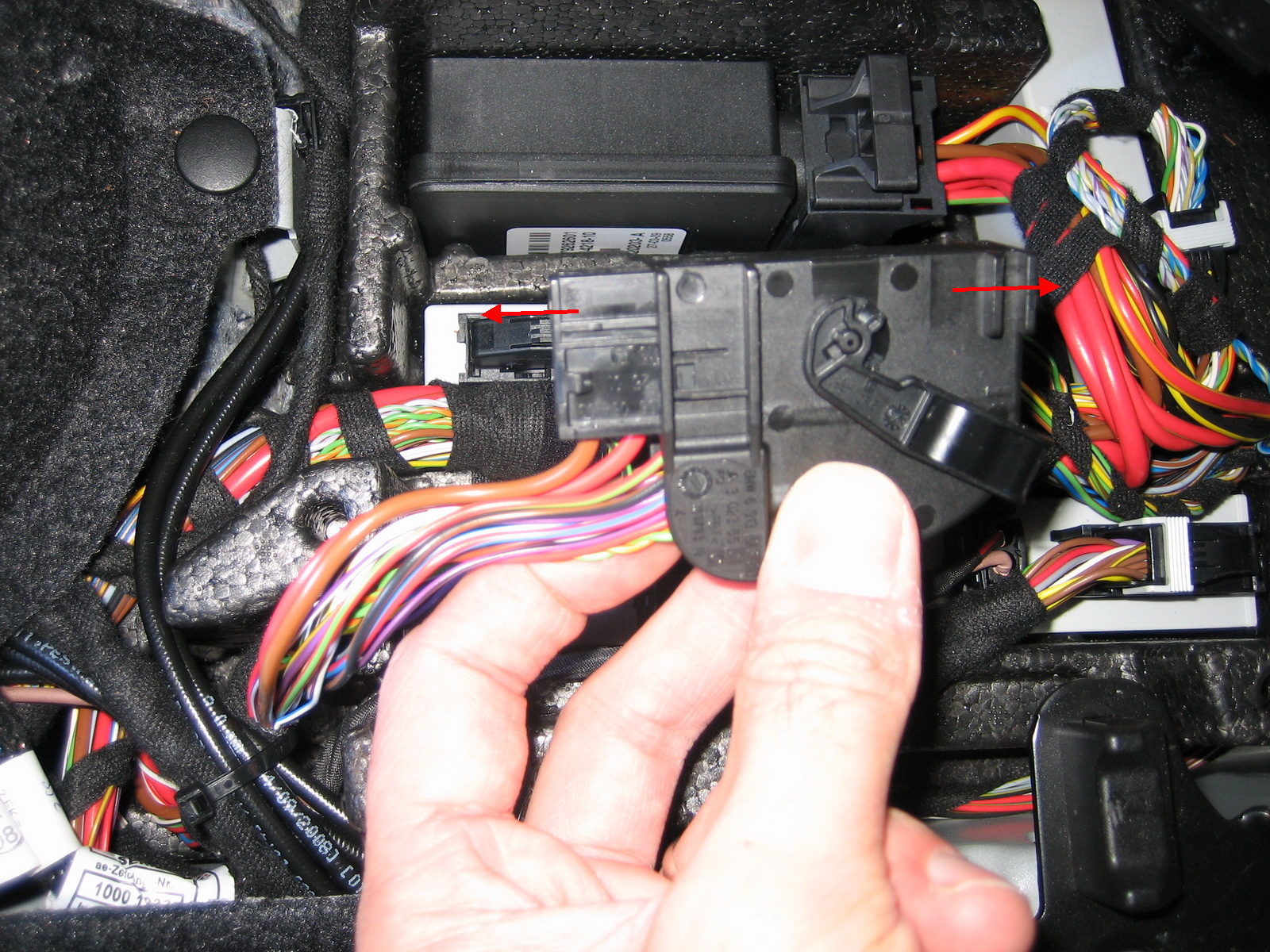

    10. Beim Einstecken des Steckers ins Verdecksteuergerät sollten 2 Klicks hörbar sein. Der erste ist das Einrasten des Bügels, der zweite ist ein Mechanismus seitlich am Stecker (markiert im Bild). Wenn der Stecker fest genug gedrückt wird, dann sollten beide ungefähr gleichzeitig einrasten. Wenn nicht, dann muss am Schluss noch einmal kräftig auf den Stecker gedrückt werden. Wenn der zweite Mechanismus nicht korrekt eingerastet ist, dann sieht ein kleines Plastikteil entlang der Seite etwas gewölbt aus. In einem solchen Fall wird das Verdeck nicht funktionieren, obwohl die grüne LED am Modul aufleuchtet. Wenn Tasten auf der Fernbedienung gedrückt werden, leuchtet ggf. die rote LED am Modul auf und das Dach funktioniert nicht.

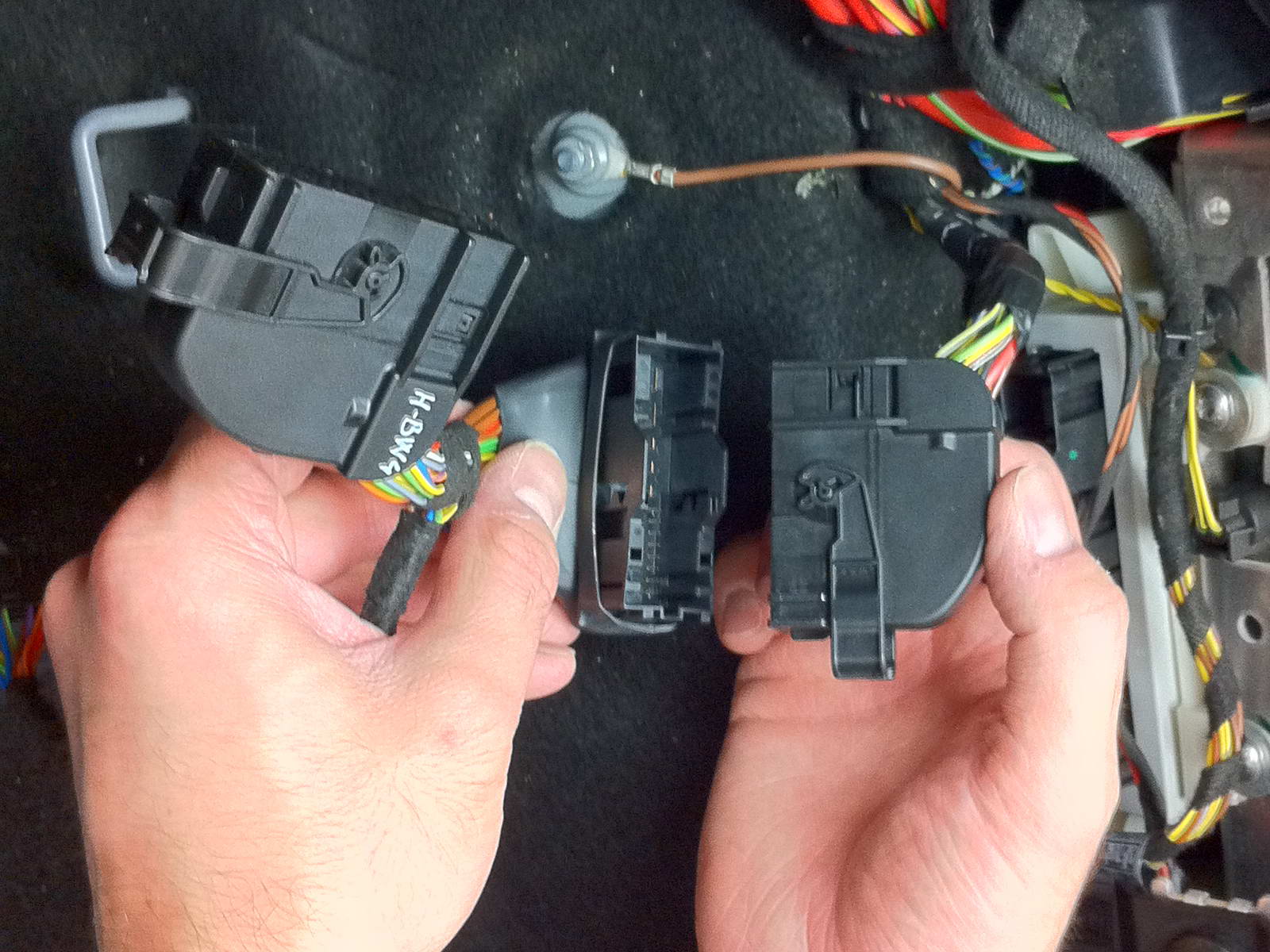

    11. Wenn Schritt 10 nicht zum Erfolg führt, dann wurde uns folgendes schon öfters als Lösung gemeldet: Die Kappe von dem Stecker, der in das Originalsteuergerät gesteckt werden soll abbauen und nur den Innen-Stecker direkt in die Buchse einstecken. Dabei fest eindrücken, so dass er ganz hinein rutscht. Erneut testen. Die grüne LED muss blinken bei eingeschalteter Zündung.
