INSTALLATION MINI R52 MK I Cabrio


STLFBW7

Komfort-Verdecksteuerung für

  • Mini Cabrio (R52)
  • BMW Z4 Roadster (E85)

    v1


    • Weitere Informationen sowie Anleitungen zu allen Produkten finden Sie im Web:

    w w w . m o d s 4 c a r s . c o m


    BITTE LESEN SIE DIE GESAMTE ANLEITUNG GRÜNDLICH DURCH, BEVOR SIE DIESES PRODUKT VERWENDEN.
    Wir weisen ausdrücklich darauf hin, dass alle Funktionen dieses Steuergerätes mit der nötigen Umsicht zu verwenden sind. Wir übernehmen KEINE Haftung für Schäden oder Verletzungen, die durch Einbau oder Verwendung dieses Produktes entstehen könnten. Jede Bedienung muss überwacht werden und es muss insbesondere sichergestellt werden, dass sich keine Gegenstände oder Personen im Bereich der sich bewegenden Teile aufhalten, da ggf. kein Einklemmschutz vorhanden ist. Bitte machen Sie sich mit den Möglichkeiten zum sofortigen Not-Stopp vertraut. Dieses Produkt wurde zertifiziert und zugelassen nach EU-Richtlinie ECE R10 Rev 03 und besitzt das E13 Zertifikat E13 10R - 03 10070. Es besitzt keine Allgemeine Betriebserlaubnis (ABE). Der Einbau des Produkts kann zum Erlöschen der EG Typgenehmigung führen. Bitte stellen Sie sicher, dass der Einbau und Betrieb für Ihren Verwendungszweck zulässig ist.
    Wichtige Informationen. VOR EINBAU LESEN!
    AUSDRUCKEN DIESER ANLEITUNG
    Um einen korrekten Ausdruck der Anleitung zu erhalten, einfach im Browser unter Druckereinstellungen / Seite Einrichten die Ränder so klein wie möglich wählen und alle Kopf- und Fusszeilen abschalten.

    Druckvorschau aktivieren und ggf. den Zoom so lange reduzieren, bis alle Seiten korrekt angezeigt werden.

    ALLE BILDER SIND ANKLICKBAR FÜR VOLLANSICHT im Browser.
    FEHLERSUCHE - WO BEKOMME ICH HILFE?
    Falls es Probleme beim Einbau oder bei der Verwendung des Moduls geben sollte, bitte zuerst einmal alle Schritte der Anleitung noch einmal gründlich studieren und alle Fotos anklicken für Vollansicht!
    Wir haben jetzt eine Wissensdatenbank mit Support-Ticket-System eingerichtet unter www.mods4cars.com/support

    Für direkte und schnelle Hilfe (auch auf Deutsch!) bitte hier ein Support-Ticket anlegen

    Dieses Modul ist mit unserem USB Update- und Konfigurations-Port ausgestattet! Wir empfehlen VOR DER INSTALLATION das Modul mit einem Computer zu verbinden und mit Hilfe unserer Support-App "m4cconnect" kurz nach Firmware-Updates zu suchen. M4cconnect sowie alle Informationen zum Thema USB Update und Konfiguration sind unter www.mods4cars.com/usb. zu finden. Es ist jetzt sogar möglich, das Modul vor Einbau schon komplett zu konfigurieren und alle Einstellungen bequem am Computer vorzunehmen! Zusätzlich kann das USB Kabel zusammen mit dem Modul permanent im Auto installiert werden, so daß der Computer-Stecker für spätere Updates per Laptop mit WLAN/UMTS/LTE-Verbindung leicht zugänglich ist.
    WICHTIGE TIPPS ZUR FEHLERSUCHE

    Wenn nach Einbau des Moduls scheinbar nichts funktioniert, können die folgenden zwei Schritte sehr oft hilfreich sein:

    • 1) Funktion 1 (Hauptschalter) ausschalten (Einstellung 0). Dann ist das Modul komplett passiv. Wenn das Problem weiterhin besteht, ist etwas nicht korrekt angeschlossen. Bitte auch die grüne LED kontrollieren! Sie sollte bei eingeschalteter Zündung blinken.

    • 2) Funktion 2 hat bei vielen Modulen einen Valet-Modus (Einstellung 2). Der Valet-Modus sperrt das Öffnen des Verdecks. Funktion 2 kontrollieren und sicherstellen, dass sich das Modul nicht im Valet-Modus befindet!

    WICHTIG: Der Valet-Modus ist NICHT bei allen Modulen vorhanden! Bitte die Bedienungs- und Programmieranleitung einsehen!
    FUNKTION DER DATA LED

    Die DATA LED gibt Auskunft über den Zustand des Moduls und hilft bei Problemen während der Installation:

    • Bei Zündung EIN: Die LED sollte in regelmässigen Abständen (ca. 1 Sek) blinken. Dies signalisiert, dass das Modul Daten empfängt und funktionieren sollte.

    • Bei Zündung AUS: Die LED sollte blinken, solange der Datenbus noch aktiv ist und nach kurzer Zeit (max. 5 Min) erlöschen, wenn die Systeme in den Standby (Sleep) Modus wechseln.

    • Wenn die LED dauerhaft leuchtet bei Zündung EIN, dann empfängt das Modul keine Daten vom Verdecksteuergerät und alle Stecker sollten kontrolliert werden.

    • Wenn die LED überhaupt nicht aufleuchtet beim Einschalten der Zündung, dann bekommt das Modul keinen Strom oder empfängt gar keine Daten und alle Stecker sollten kontrolliert werden.
    Installation - Schritte 1-3

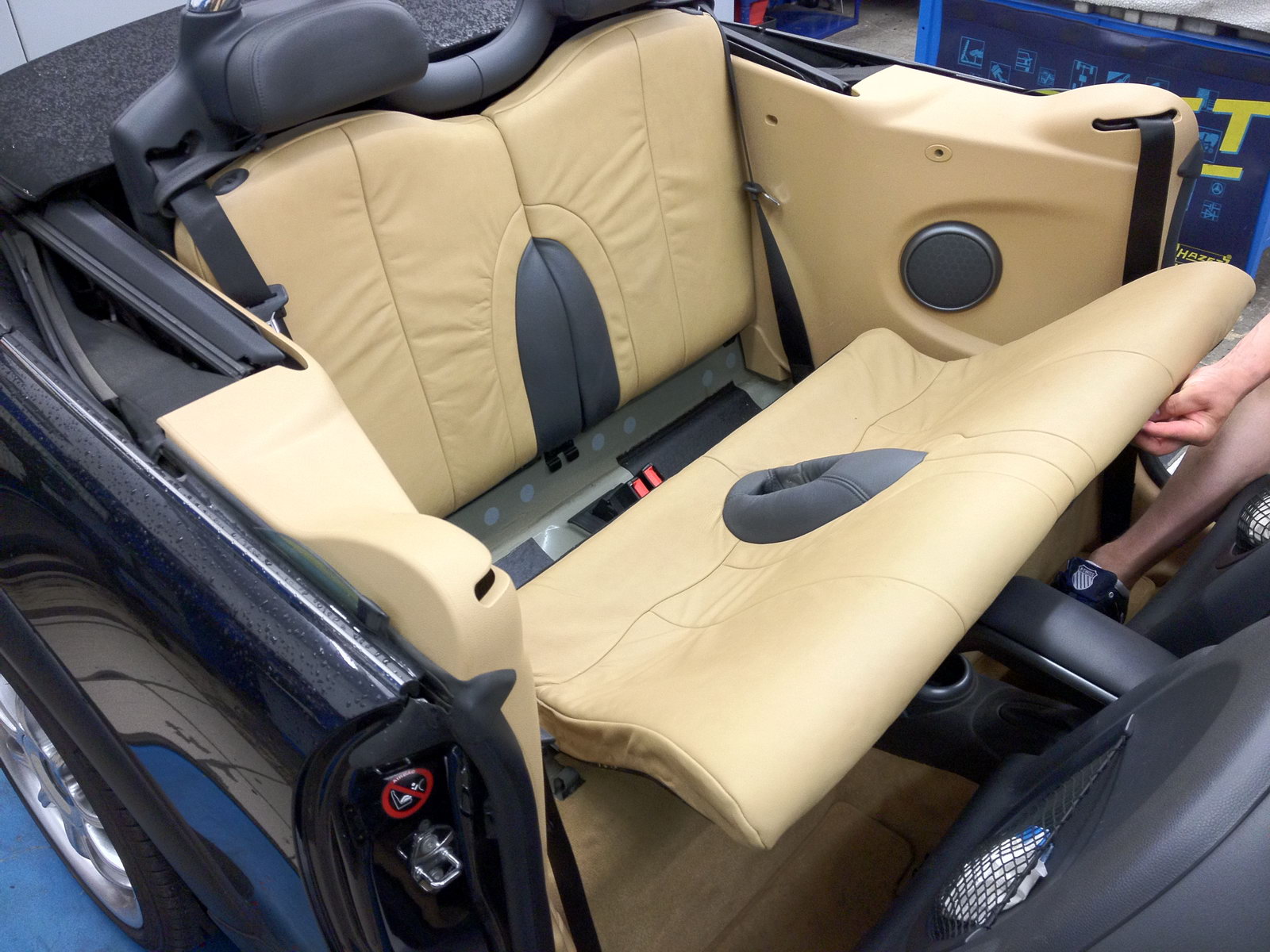

    1. Zu Beginn das Verdeck komplett öffnen und Zündung ausschalten. Vordere Sitze komplett nach vorn fahren und die Lehnen vorklappen wie abgebildet. Rückbank herausnehmen. Dazu vorn kräftig nach oben ziehen.

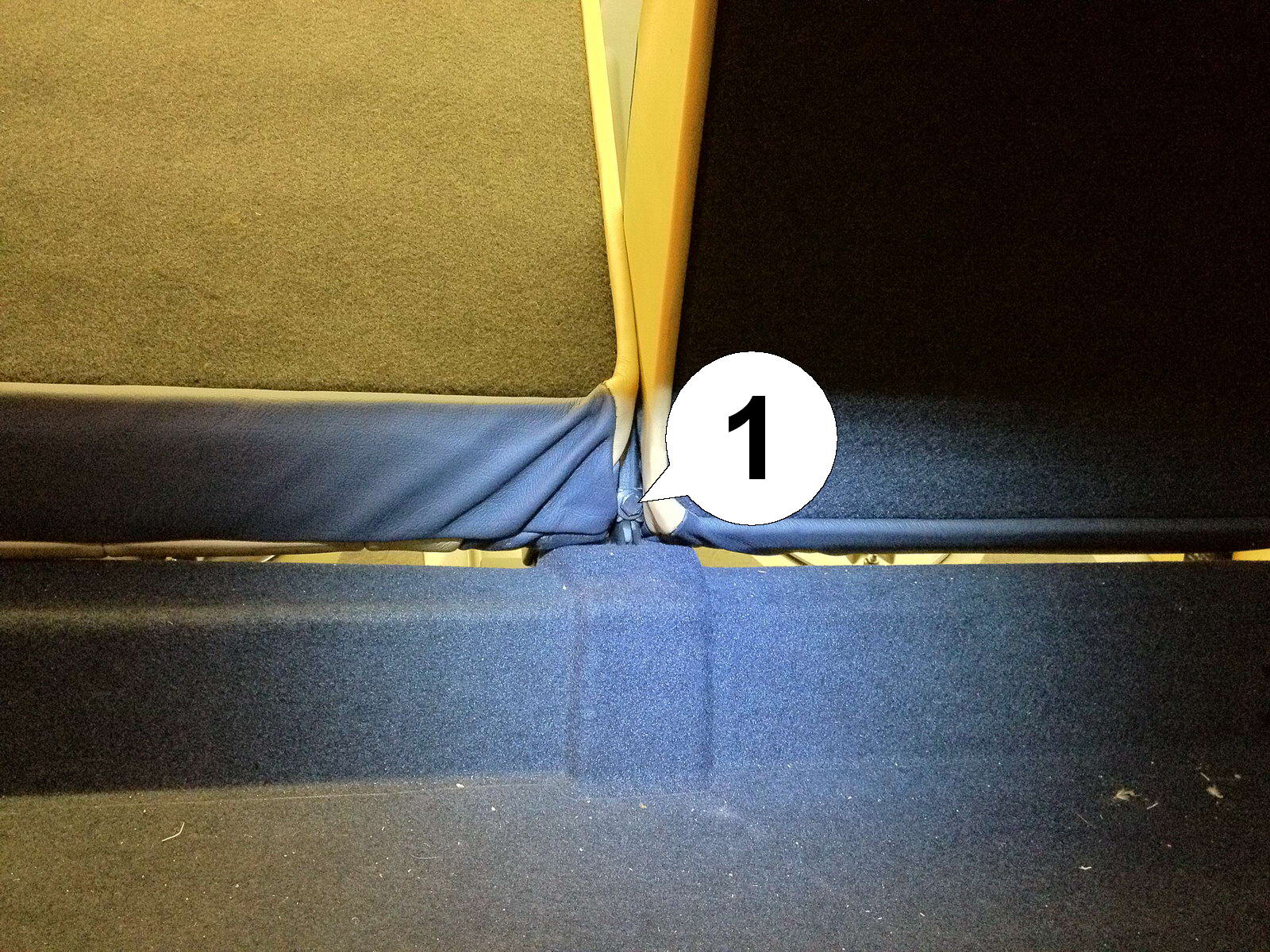

    2. Linke Rücksitzlehne umklappen und die Schraube (1) genau zwischen den Sitzlehnen am Scharnier ausbauen (10mm Nuss).

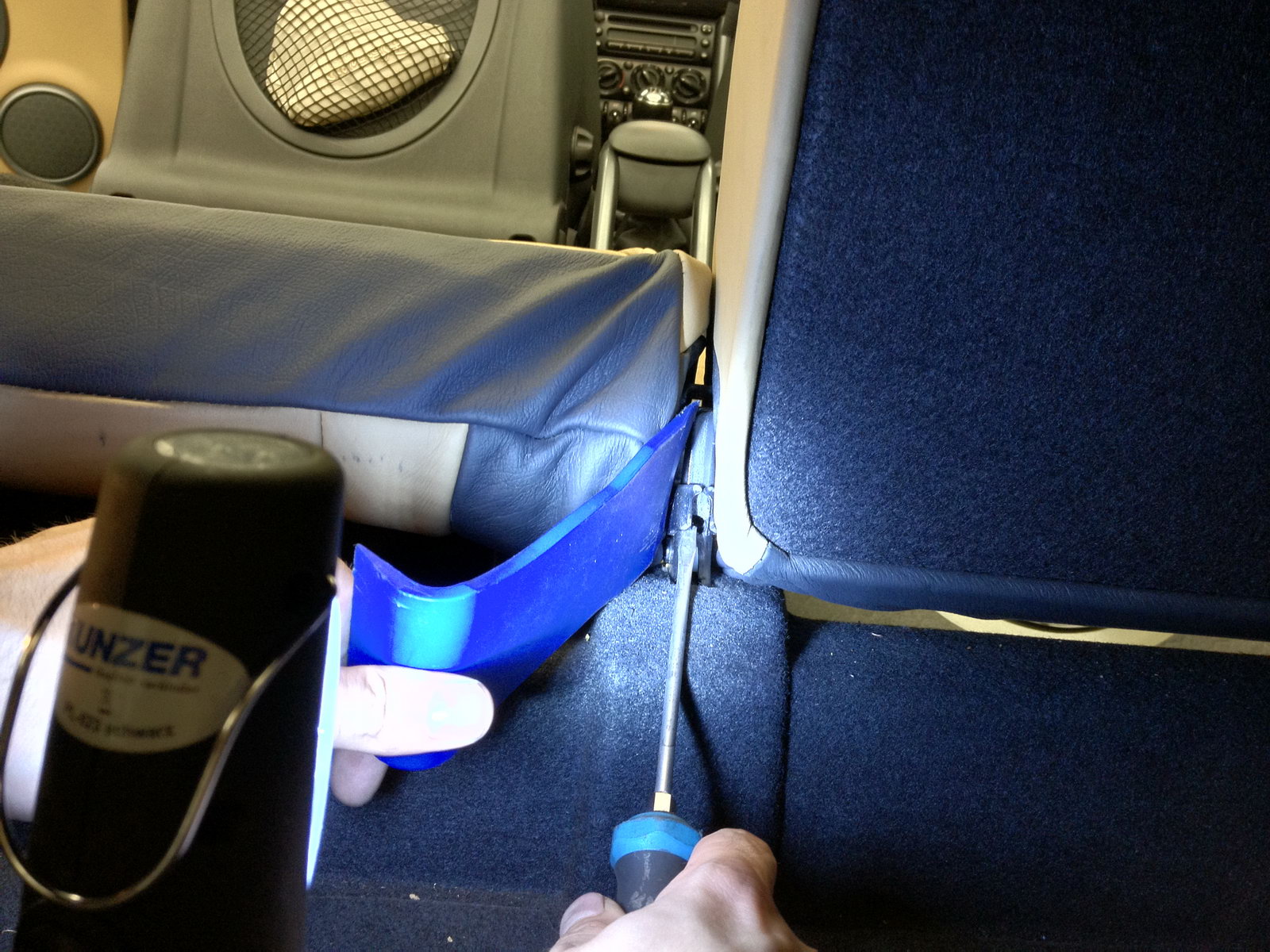

    3. Mit einem Schraubendreher den Arretierungshebel, der durch die Schraube gehalten wurde, nach oben klappen. Dadurch kann die Sitzlehne ausgehängt werden.
    Installation - Schritte 4-6

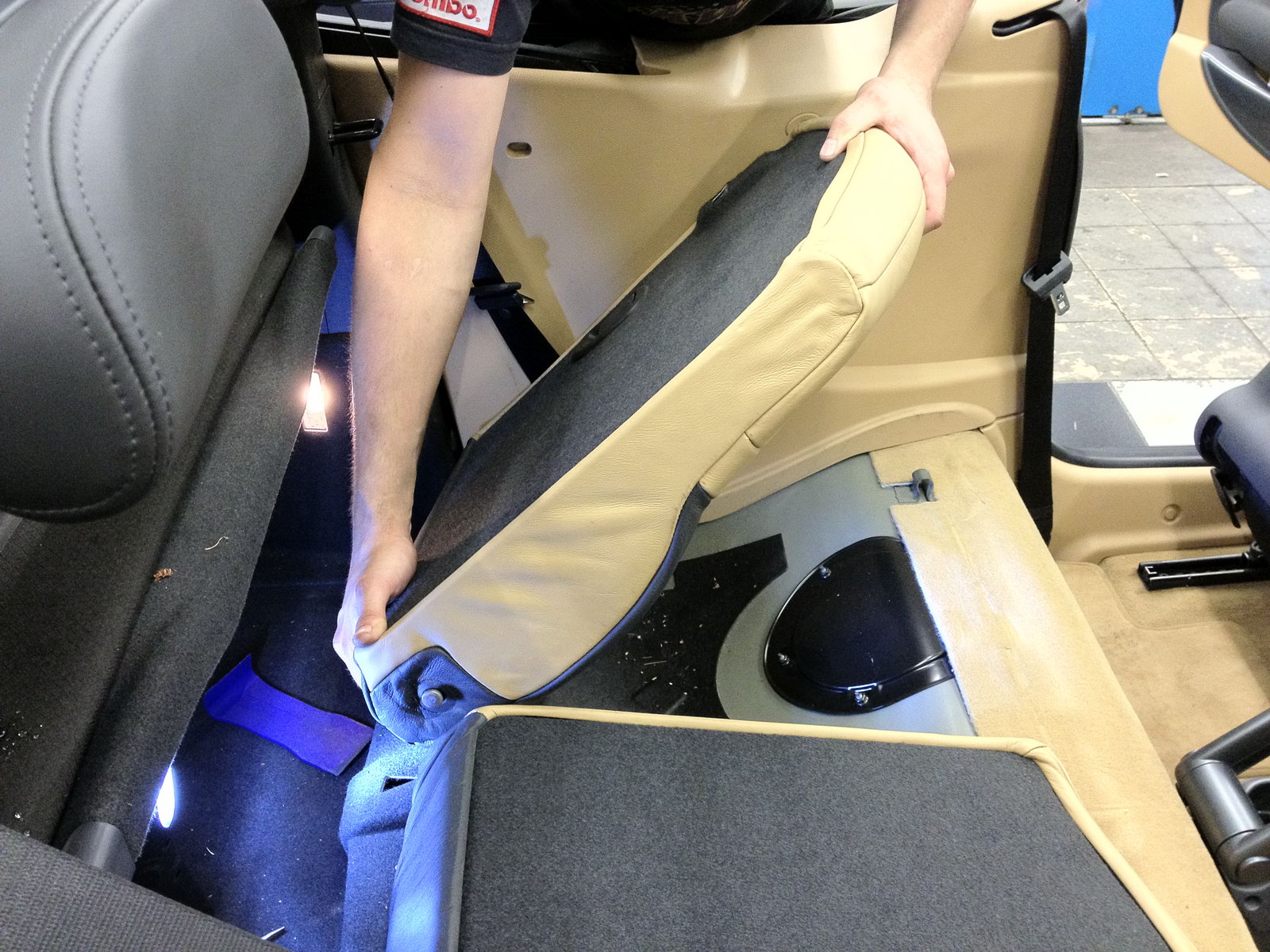

    4. Sitzlehne wie abgebildet im ca. 45 Grad Winkel nach oben aus dem mittleren Scharnier heben, dann leicht auf und ab wackeln und dabei Richtung Wagenmitte ziehen, bis sie aus dem äusseren Scharnier herausrutscht.

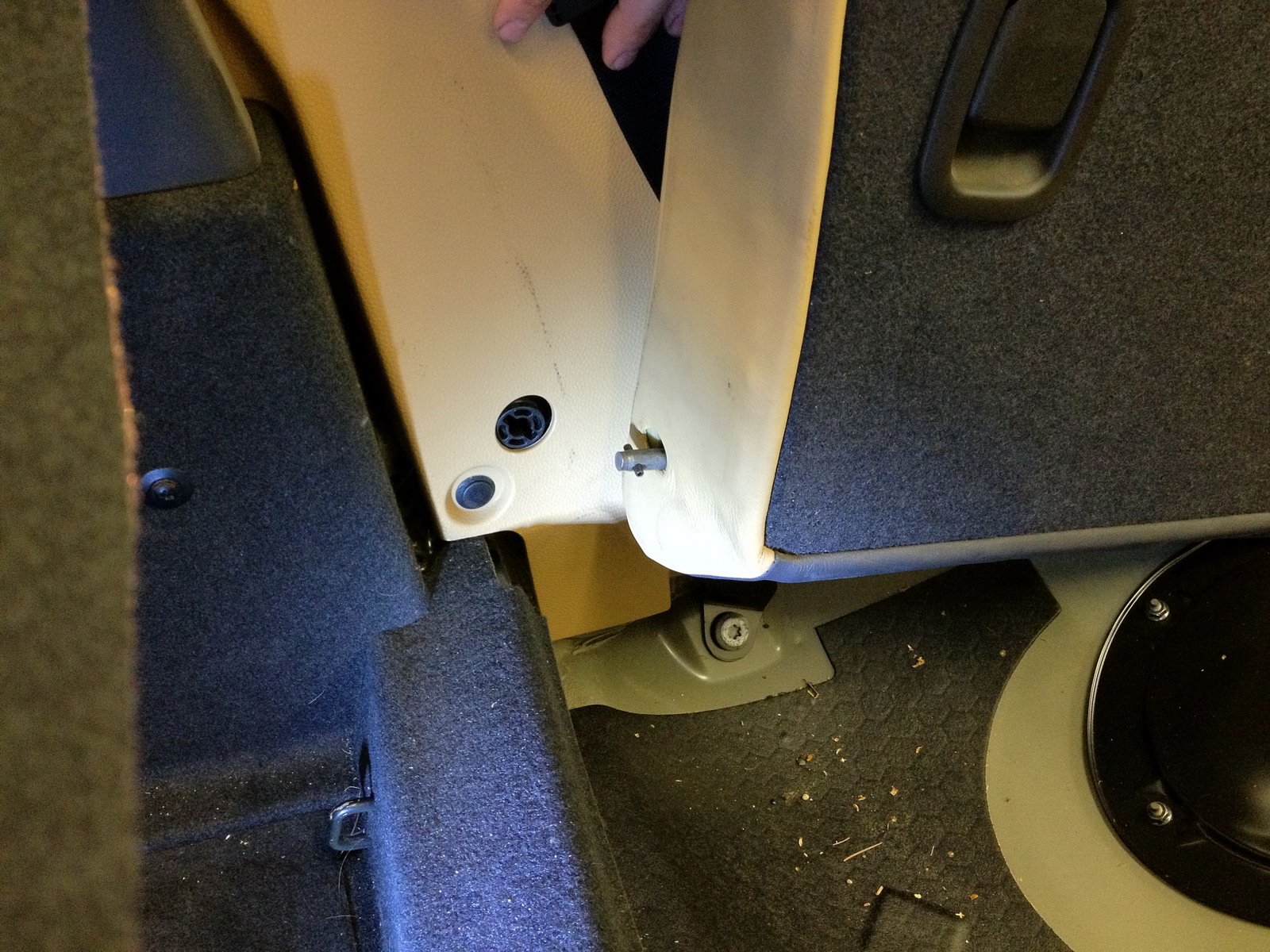

    5. Zur Visualisierung: Das äussere Scharnier, hier abgebildet mit den Zapfen die bewirken, dass die Lehne nur im richtigen Winkel herausgezogen werden kann.

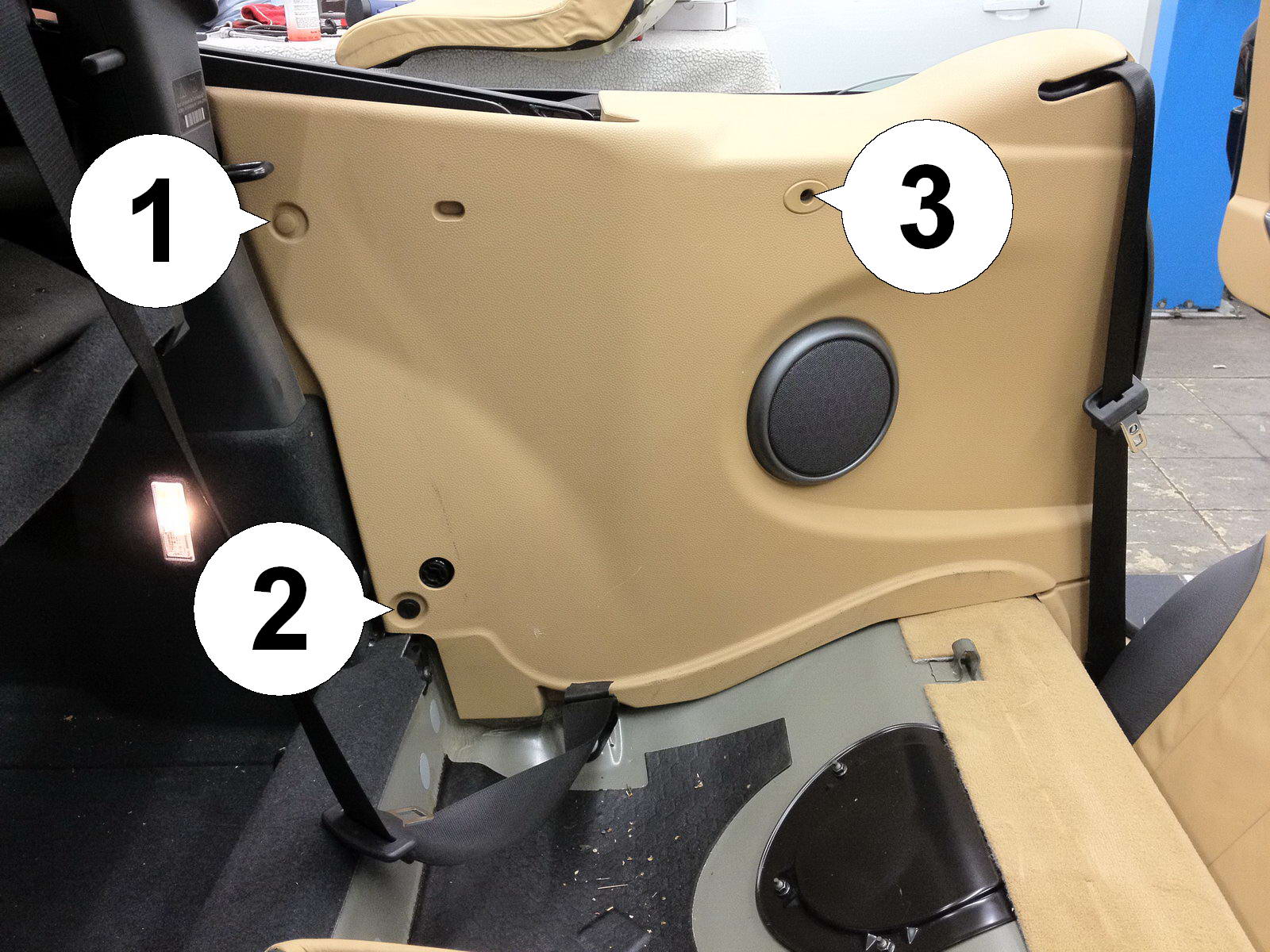

    6. Alle Befestigungszapfen (1) und (2) sowie die Schraube in (3) aus der Seitenverkleidung entfernen.
    Installation - Schritte 7-9

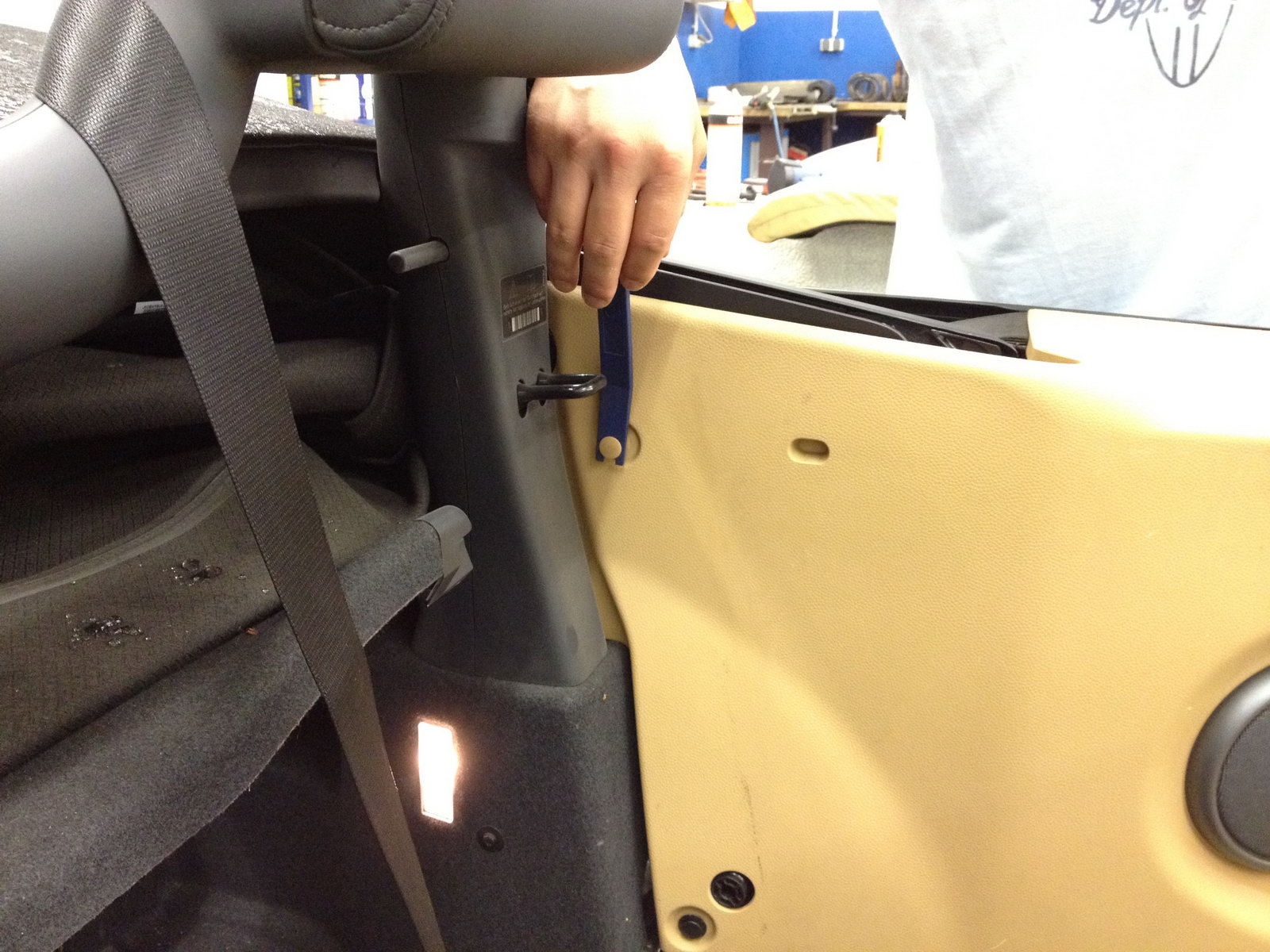

    7. Die Innen-Stifte aus den Zapfen vorsichtig herausziehen wie abgebildet. Kunststoff-Aushebler oder zwei flache Schraubendreher verwenden.

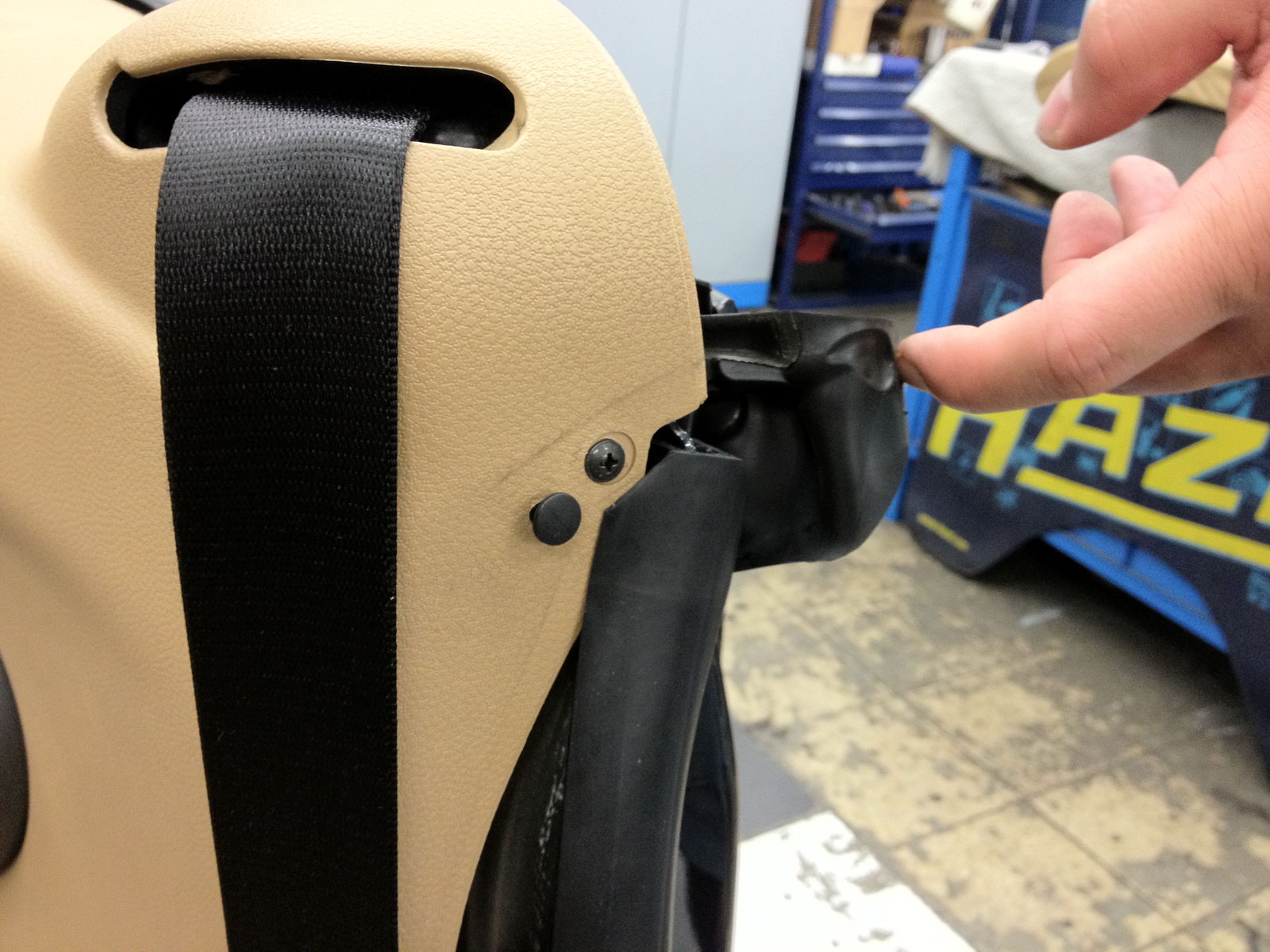

    8. Vorn an der Verkleidung die Gummilippe vorsichtig abklappen, darunter befindet sich eine Kreuzschlitz-Schraube.

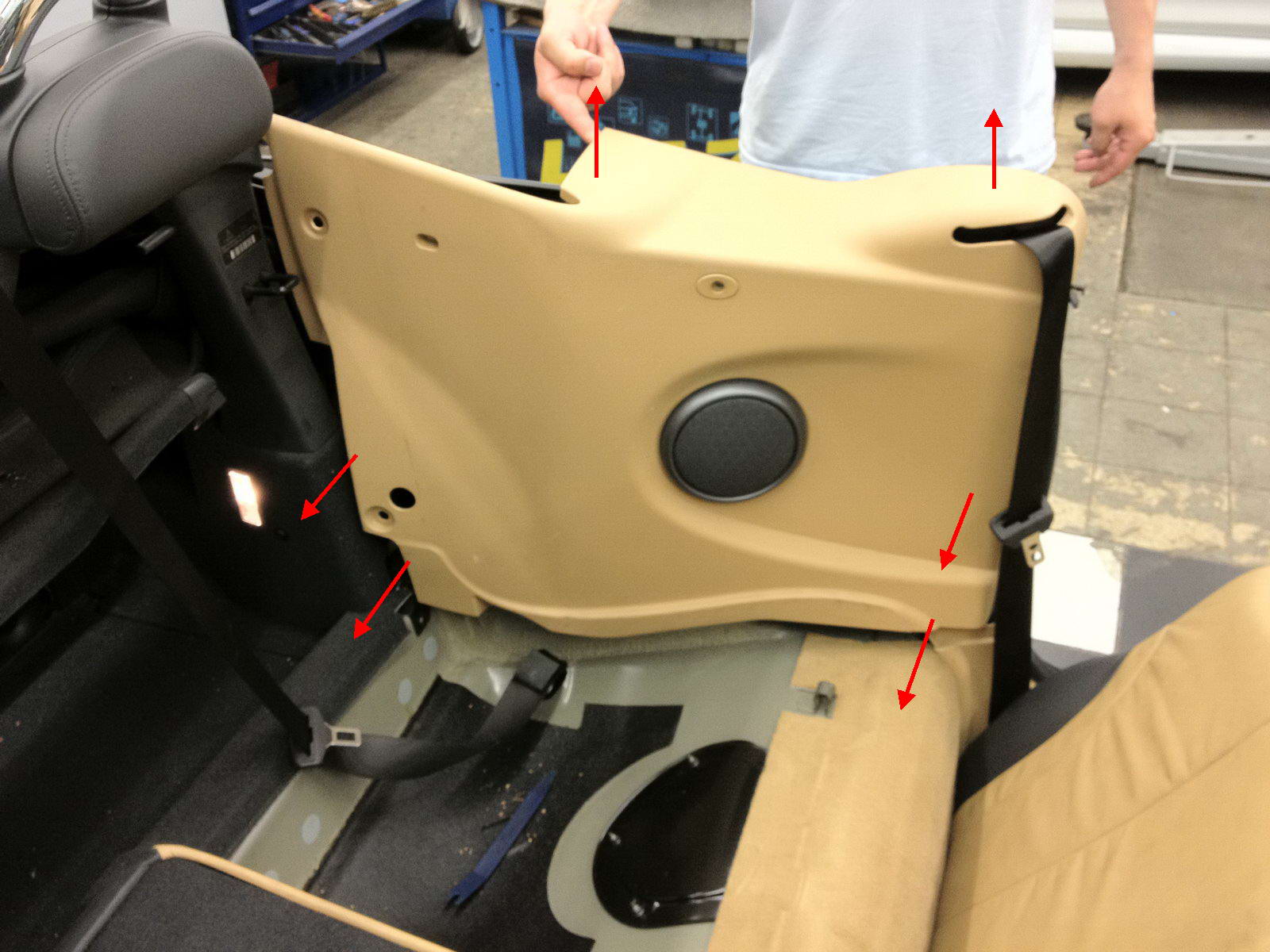

    9. Die gesamte Verkleidung vorn angefangen kräftig Richtung Wagenmitte und dann nach oben ziehen. Sie ist vorn nur mit Rastzapfen befestigt.
    Installation - Schritte 10-12

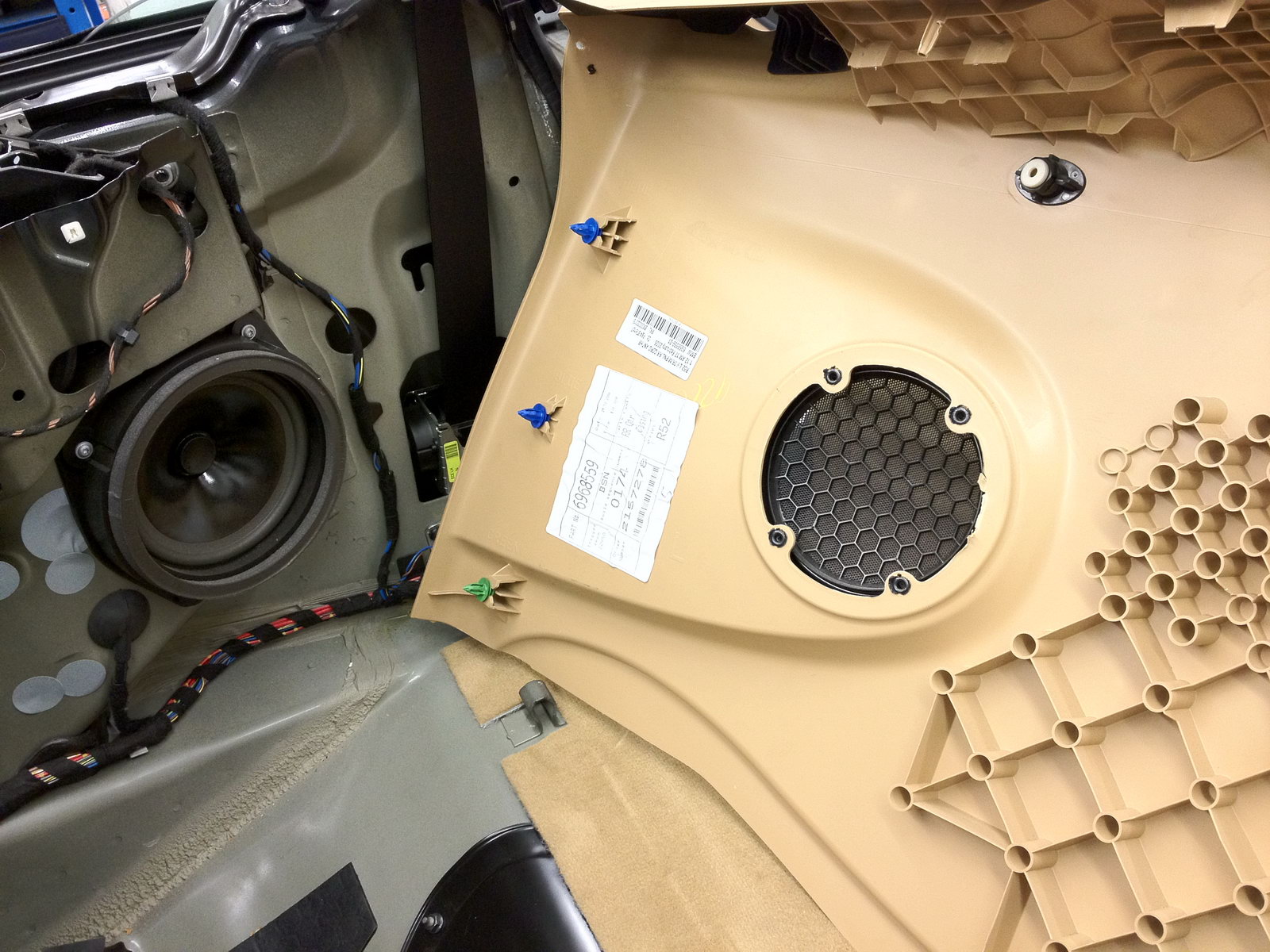

    10. Hier im Foto schön zu erkennen: Die blauen und der grüne Befestigungszapfen, mit denen die Verkleidung befestigt ist.

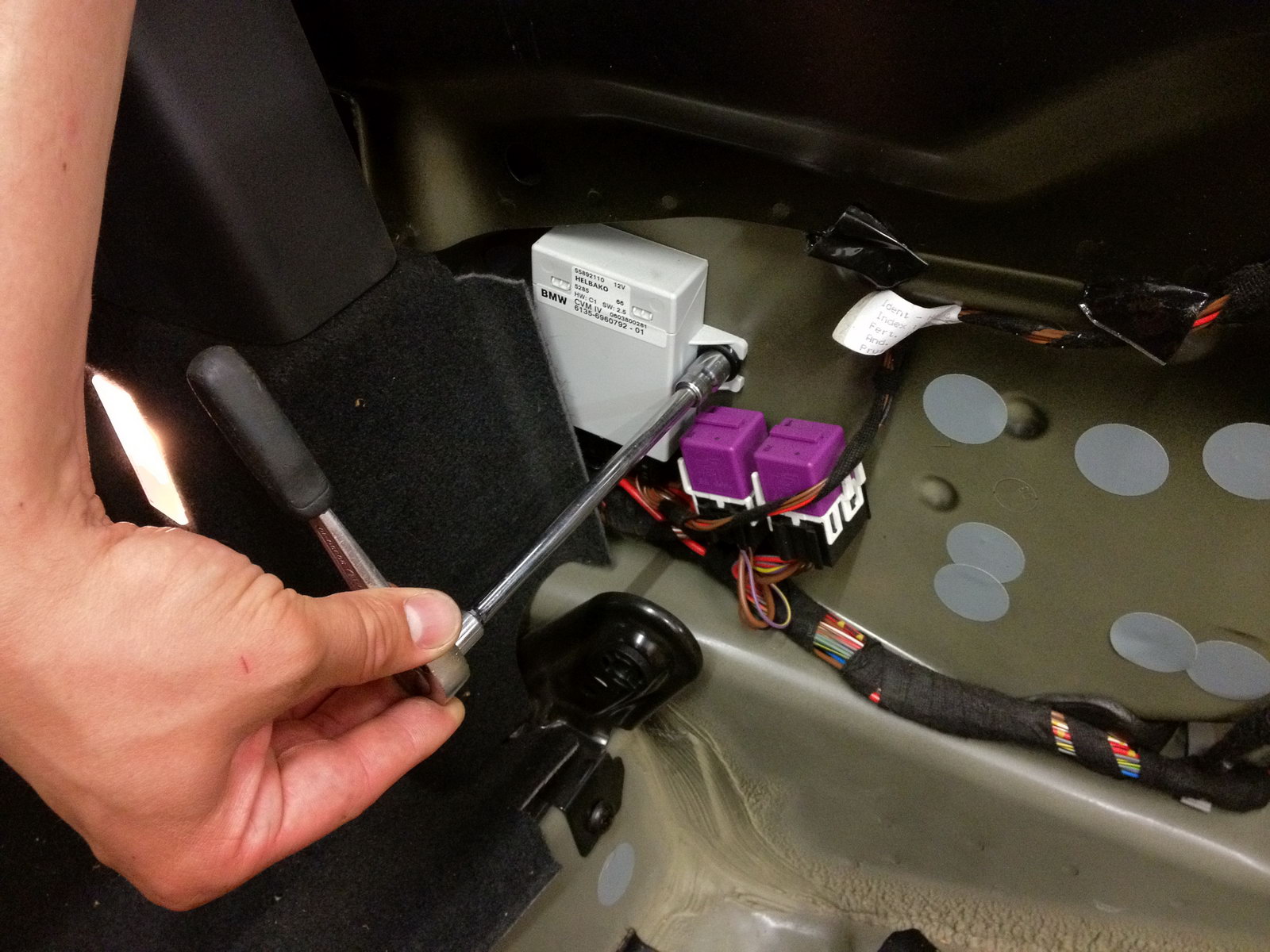

    11. Hinter der Verkleidung in der Ecke befindet sich die Verdecksteuerung. Die Kunststoffmutter entfernen.

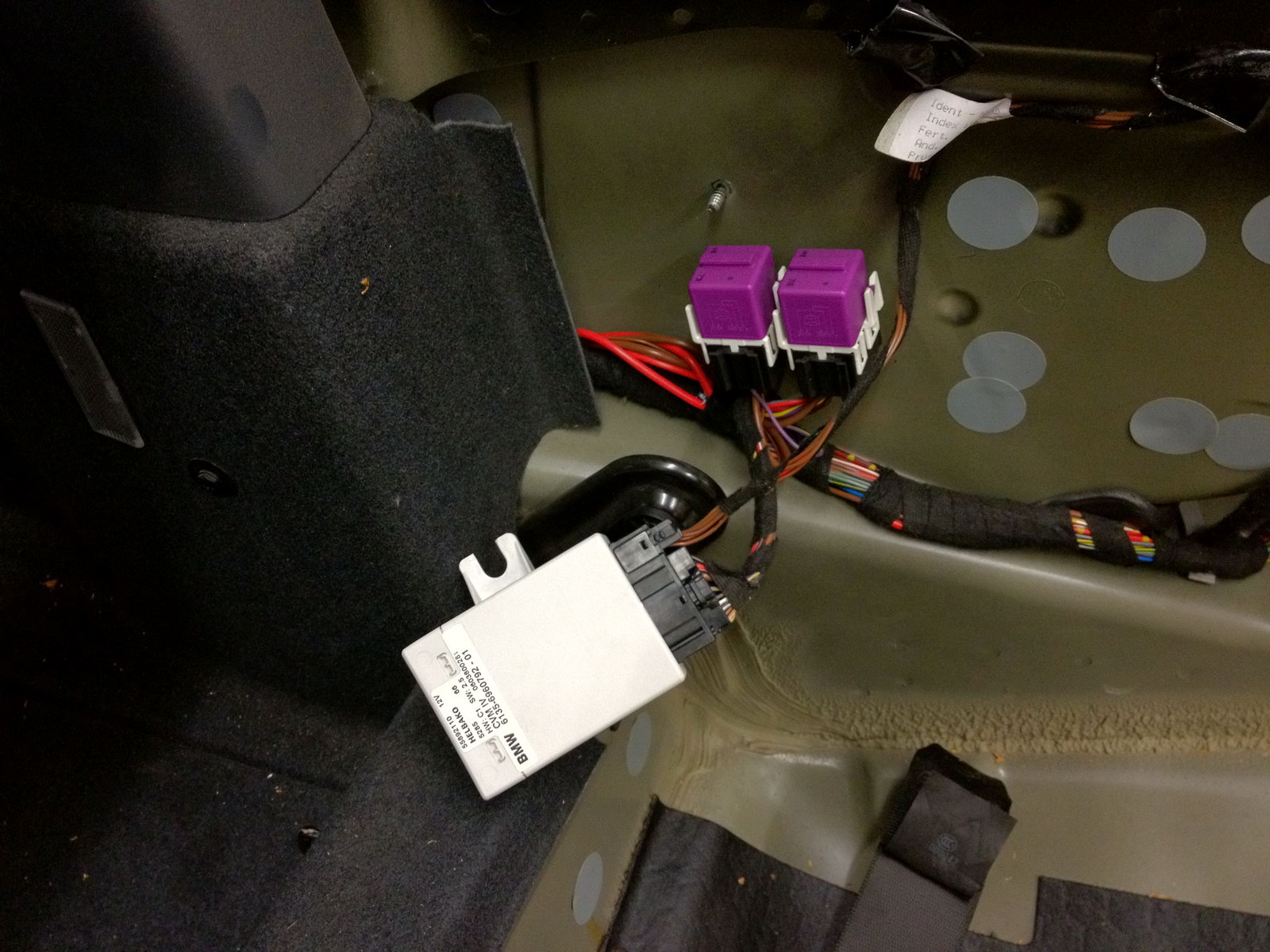

    12. Den grossen schwarzen Stecker am Steuergerät abziehen (mittlere Verriegelungsnase krästig eindrücken und dabei den Stecker herausziehen).
    Installation - Schritte 13-14

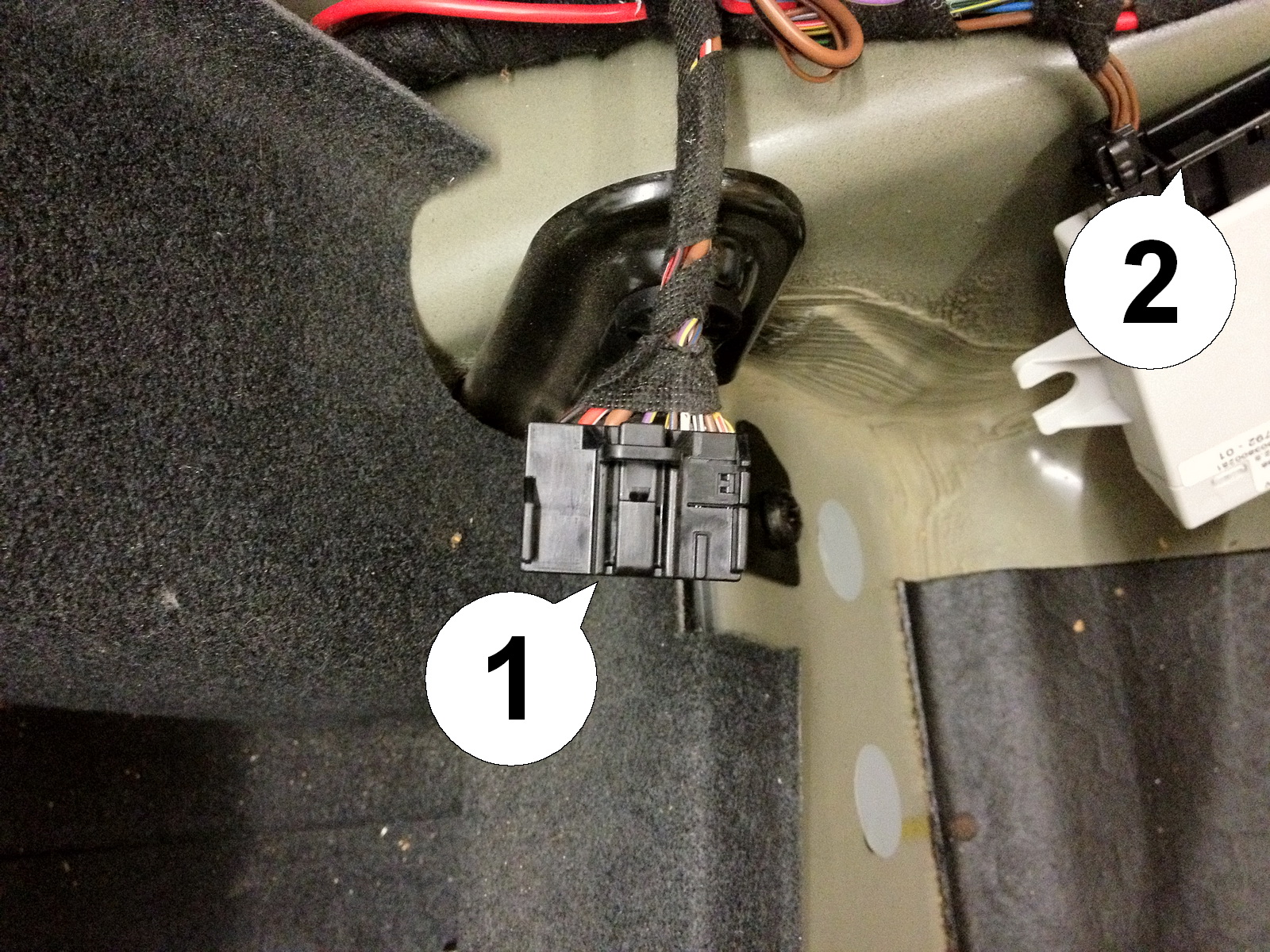

    13. Den grossen schwarzen Stecker (1) mit der passenden Buchse am Modulkabelsatz verbinden (sicherstellen, dass er ordentlich einrastet), dann den Stecke ram Kabelsatz mit der Buchse am Steuergerät (2) verbinden (auch sicherstellen, dass er einrastet).

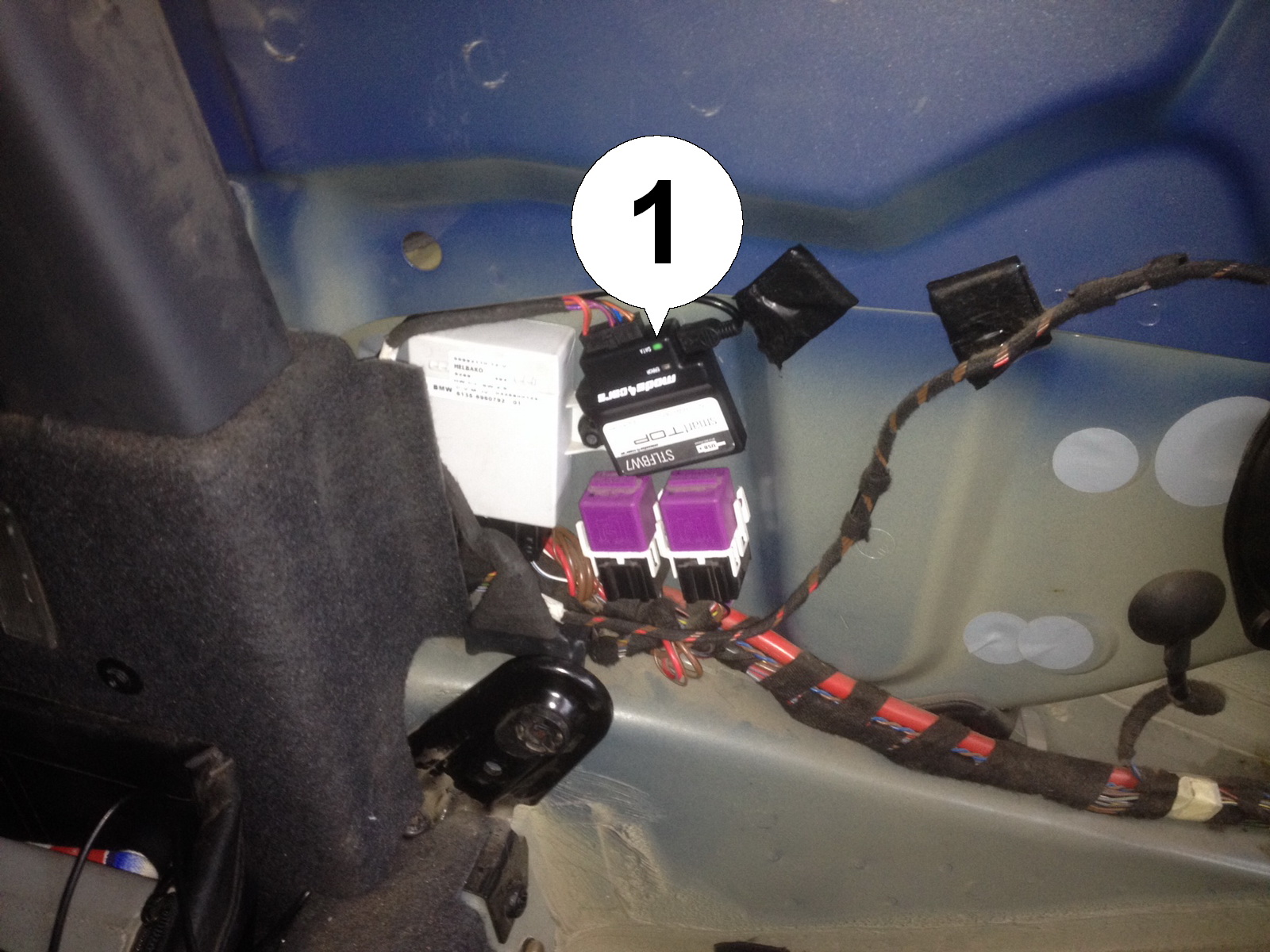

    14. Das Steuergerät wieder in der ursprünglichen Position einbauen und mit der Nuss sichern. SmartTOP Modul mit dem Kabelsatz verbinden und wie abgebildet mit dem Klett-Kleber anbringen. Zündung einschalten und die grüne LED (1) am Modul beobachten. Sie sollte blinken, um somit eine erfolgreiche Installation anzuzeigen. Wir empfehlen, das USB-Kabel für spätere Updates oder Modulkonfiguration per Laptop zugänglich zu verlegen. Nicht vergessen, das Modul gemäss unserer Bedienungs- und Programmieranleitung zu konfigurieren.
