INSTALLATION


STHFII1

Komfort-Verdecksteuerung für

  • Infiniti G/Q60 Cabrio

    v1.0


    • Weitere Informationen sowie Anleitungen zu allen Produkten finden Sie im Web:

    w w w . m o d s 4 c a r s . c o m


    BITTE LESEN SIE DIE GESAMTE ANLEITUNG GRÜNDLICH DURCH, BEVOR SIE DIESES PRODUKT VERWENDEN.
    Wir weisen ausdrücklich darauf hin, dass alle Funktionen dieses Steuergerätes mit der nötigen Umsicht zu verwenden sind. Wir übernehmen KEINE Haftung für Schäden oder Verletzungen, die durch Einbau oder Verwendung dieses Produktes entstehen könnten. Jede Bedienung muss überwacht werden und es muss insbesondere sichergestellt werden, dass sich keine Gegenstände oder Personen im Bereich der sich bewegenden Teile aufhalten, da ggf. kein Einklemmschutz vorhanden ist. Bitte machen Sie sich mit den Möglichkeiten zum sofortigen Not-Stopp vertraut. Dieses Produkt wurde zertifiziert und zugelassen nach EU-Richtlinie ECE R10 Rev 03 und besitzt das E13 Zertifikat E13 10R - 03 10070. Es besitzt keine Allgemeine Betriebserlaubnis (ABE). Der Einbau des Produkts kann zum Erlöschen der EG Typgenehmigung führen. Bitte stellen Sie sicher, dass der Einbau und Betrieb für Ihren Verwendungszweck zulässig ist.
    Wichtige Informationen. VOR EINBAU LESEN!
    AUSDRUCKEN DIESER ANLEITUNG
    Um einen korrekten Ausdruck der Anleitung zu erhalten, einfach im Browser unter Druckereinstellungen / Seite Einrichten die Ränder so klein wie möglich wählen und alle Kopf- und Fusszeilen abschalten.

    Druckvorschau aktivieren und ggf. den Zoom so lange reduzieren, bis alle Seiten korrekt angezeigt werden.

    ALLE BILDER SIND ANKLICKBAR FÜR VOLLANSICHT im Browser.
    FEHLERSUCHE - WO BEKOMME ICH HILFE?
    Falls es Probleme beim Einbau oder bei der Verwendung des Moduls geben sollte, bitte zuerst einmal alle Schritte der Anleitung noch einmal gründlich studieren und alle Fotos anklicken für Vollansicht!
    Wir haben jetzt eine Wissensdatenbank mit Support-Ticket-System eingerichtet unter www.mods4cars.com/support

    Für direkte und schnelle Hilfe (auch auf Deutsch!) bitte hier ein Support-Ticket anlegen

    Dieses Modul ist mit unserem USB Update- und Konfigurations-Port ausgestattet! Wir empfehlen VOR DER INSTALLATION das Modul mit einem Computer zu verbinden und mit Hilfe unserer Support-App "m4cconnect" kurz nach Firmware-Updates zu suchen. M4cconnect sowie alle Informationen zum Thema USB Update und Konfiguration sind unter www.mods4cars.com/usb. zu finden. Es ist jetzt sogar möglich, das Modul vor Einbau schon komplett zu konfigurieren und alle Einstellungen bequem am Computer vorzunehmen! Zusätzlich kann das USB Kabel zusammen mit dem Modul permanent im Auto installiert werden, so daß der Computer-Stecker für spätere Updates per Laptop mit WLAN/UMTS/LTE-Verbindung leicht zugänglich ist.
    WICHTIGE TIPPS ZUR FEHLERSUCHE

    Wenn nach Einbau des Moduls scheinbar nichts funktioniert, können die folgenden zwei Schritte sehr oft hilfreich sein:

    • 1) Funktion 1 (Hauptschalter) ausschalten (Einstellung 0). Dann ist das Modul komplett passiv. Wenn das Problem weiterhin besteht, ist etwas nicht korrekt angeschlossen. Bitte auch die grüne LED kontrollieren! Sie sollte bei eingeschalteter Zündung blinken.

    • 2) Funktion 2 hat bei vielen Modulen einen Valet-Modus (Einstellung 2). Der Valet-Modus sperrt das Öffnen des Verdecks. Funktion 2 kontrollieren und sicherstellen, dass sich das Modul nicht im Valet-Modus befindet!

    WICHTIG: Der Valet-Modus ist NICHT bei allen Modulen vorhanden! Bitte die Bedienungs- und Programmieranleitung einsehen!
    FUNKTION DER DATA LED

    Die DATA LED gibt Auskunft über den Zustand des Moduls und hilft bei Problemen während der Installation:

    • Bei Zündung EIN: Die LED sollte in regelmässigen Abständen (ca. 1 Sek) blinken. Dies signalisiert, dass das Modul Daten empfängt und funktionieren sollte.

    • Bei Zündung AUS: Die LED sollte blinken, solange der Datenbus noch aktiv ist und nach kurzer Zeit (max. 5 Min) erlöschen, wenn die Systeme in den Standby (Sleep) Modus wechseln.

    • Wenn die LED dauerhaft leuchtet bei Zündung EIN, dann empfängt das Modul keine Daten vom Verdecksteuergerät und alle Stecker sollten kontrolliert werden.

    • Wenn die LED überhaupt nicht aufleuchtet beim Einschalten der Zündung, dann bekommt das Modul keinen Strom oder empfängt gar keine Daten und alle Stecker sollten kontrolliert werden.
    Installation - Schritte 1-3

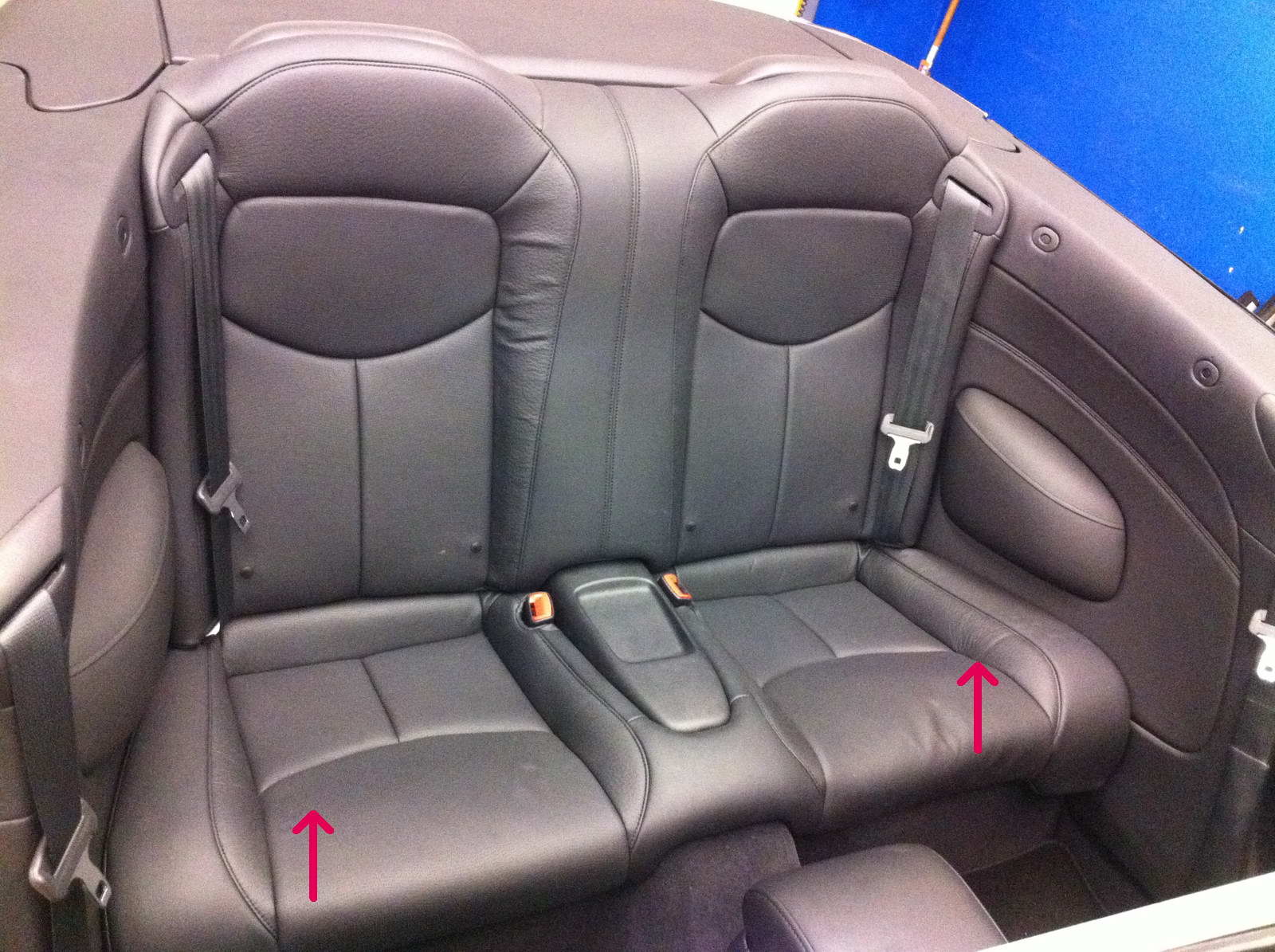

    1. Für leichteren Zugang zuerst das Verdeck komplett öffnen. WICHTIG: Vor der Installation Zündung ausschalten und Schlüssel abziehen! Vordere Sitze ganz nach vorne klappen, Rücksitz herausnehmen (an beiden Enden kräftig nach oben ziehen).

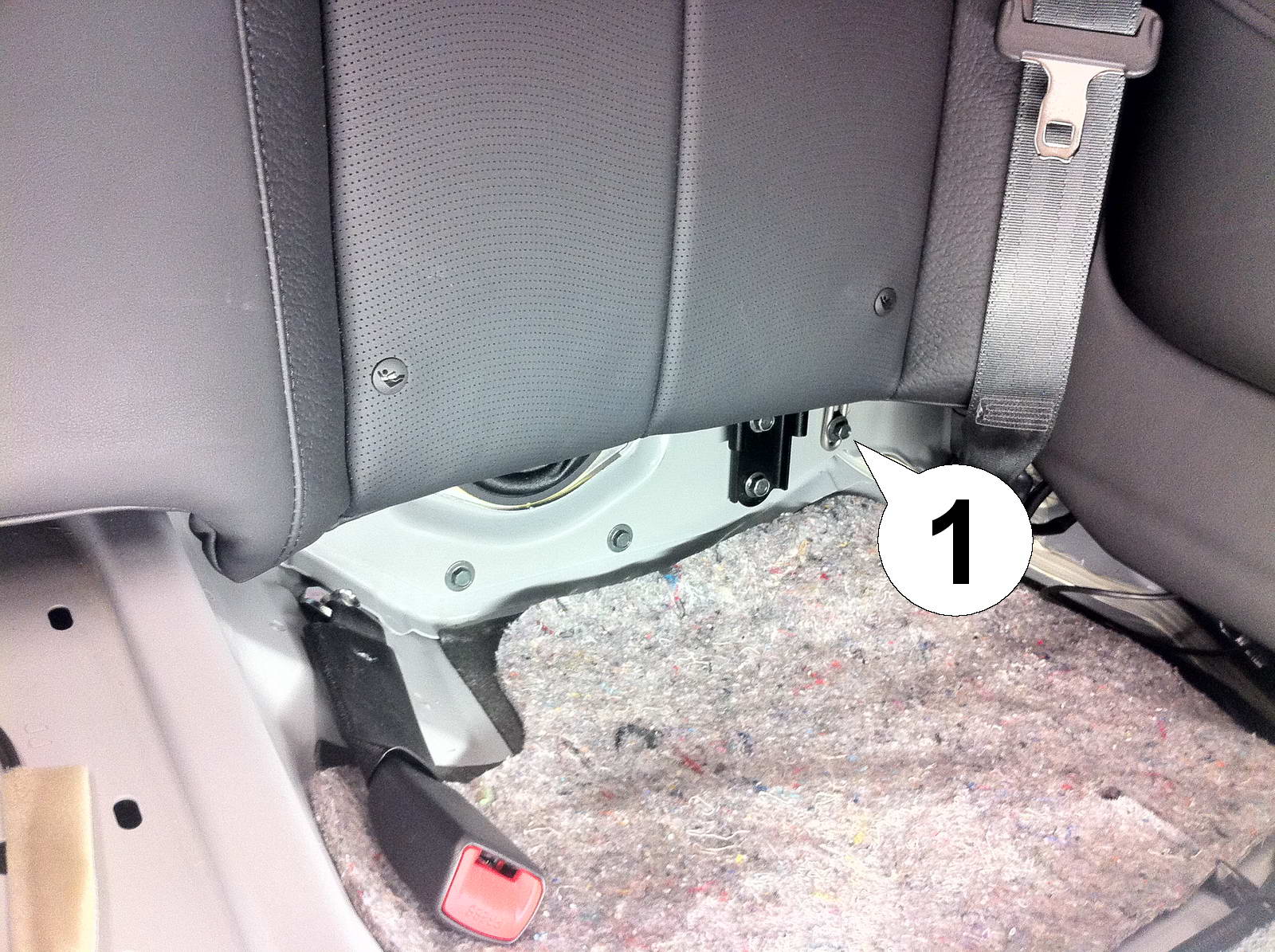

    2. Rücklehne losschrauben. Dazu auf beiden Seiten die Schrauben entfernen (hier im Bild ist die linke Schraube mit 1 markiert).

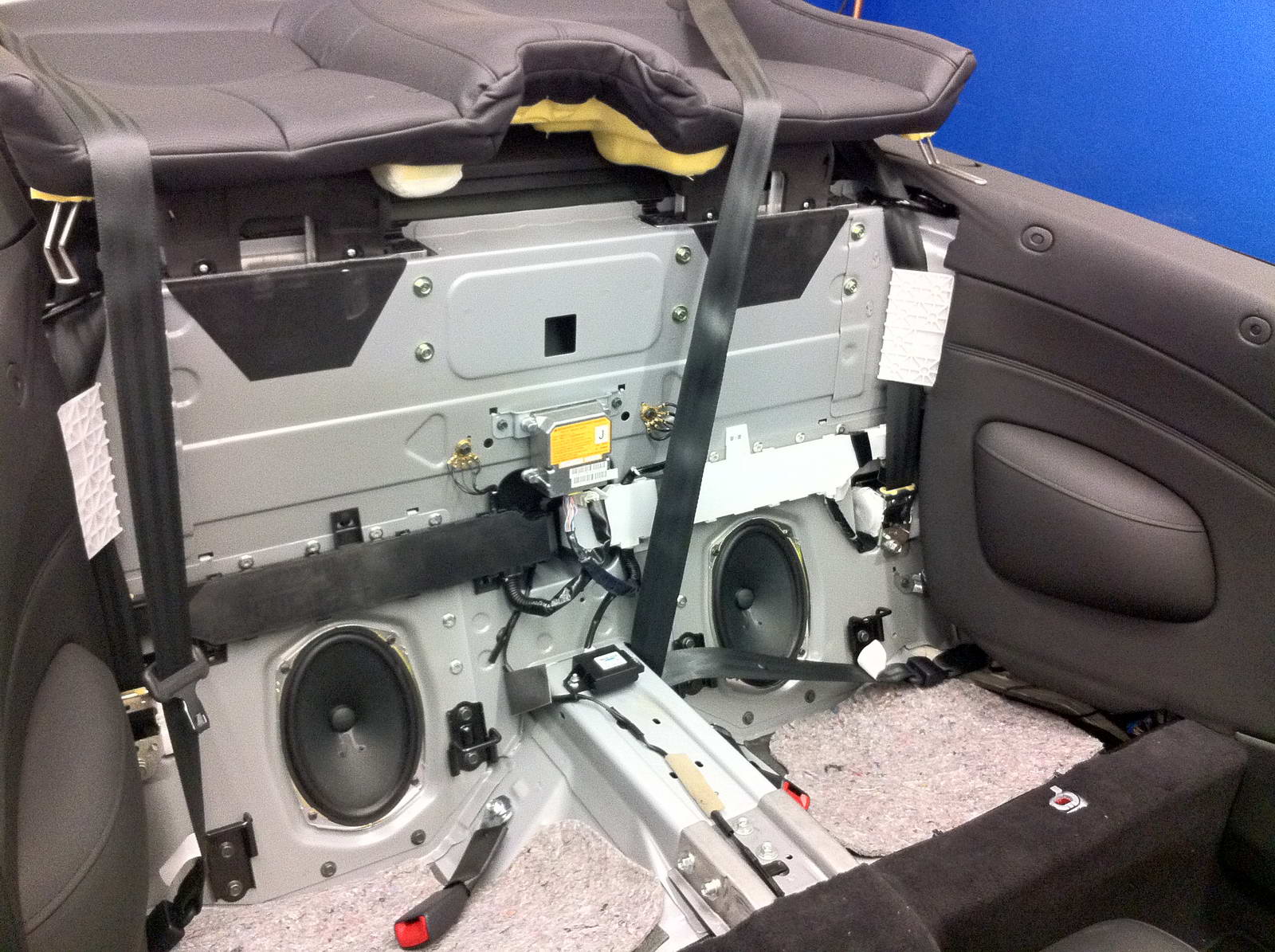

    3. Rücklehne gerade nach oben herausheben und auf dem Verdeckkasten ablegen. Linken Gurt wie abgebildet verlegen, da im nächsten Schritt in der linken Ecke gearbeitet werden muß.
    Installation - Schritte 4-6

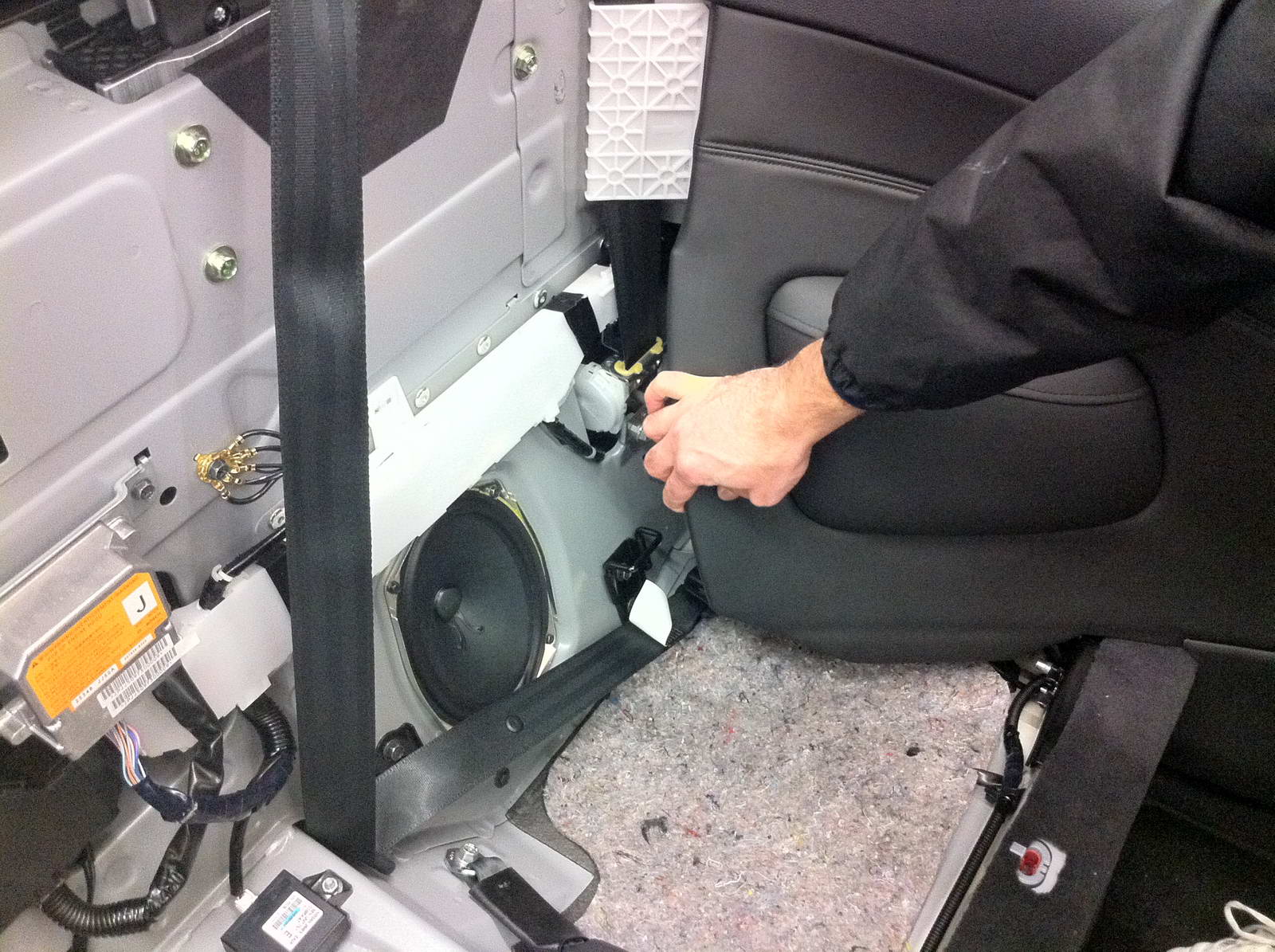

    4. Linke Ecke der Seitenverkleidung vorsichtig nach vorne (richtung Wagenmitte) ziehen, direkt dahinter befindet sich das Verdecksteuergerät. ACHTUNG: Gleich vorn in der Ecke befindet sich ein kleiner Stecker, der abgezogen werden muss (siehe nächster Schritt).

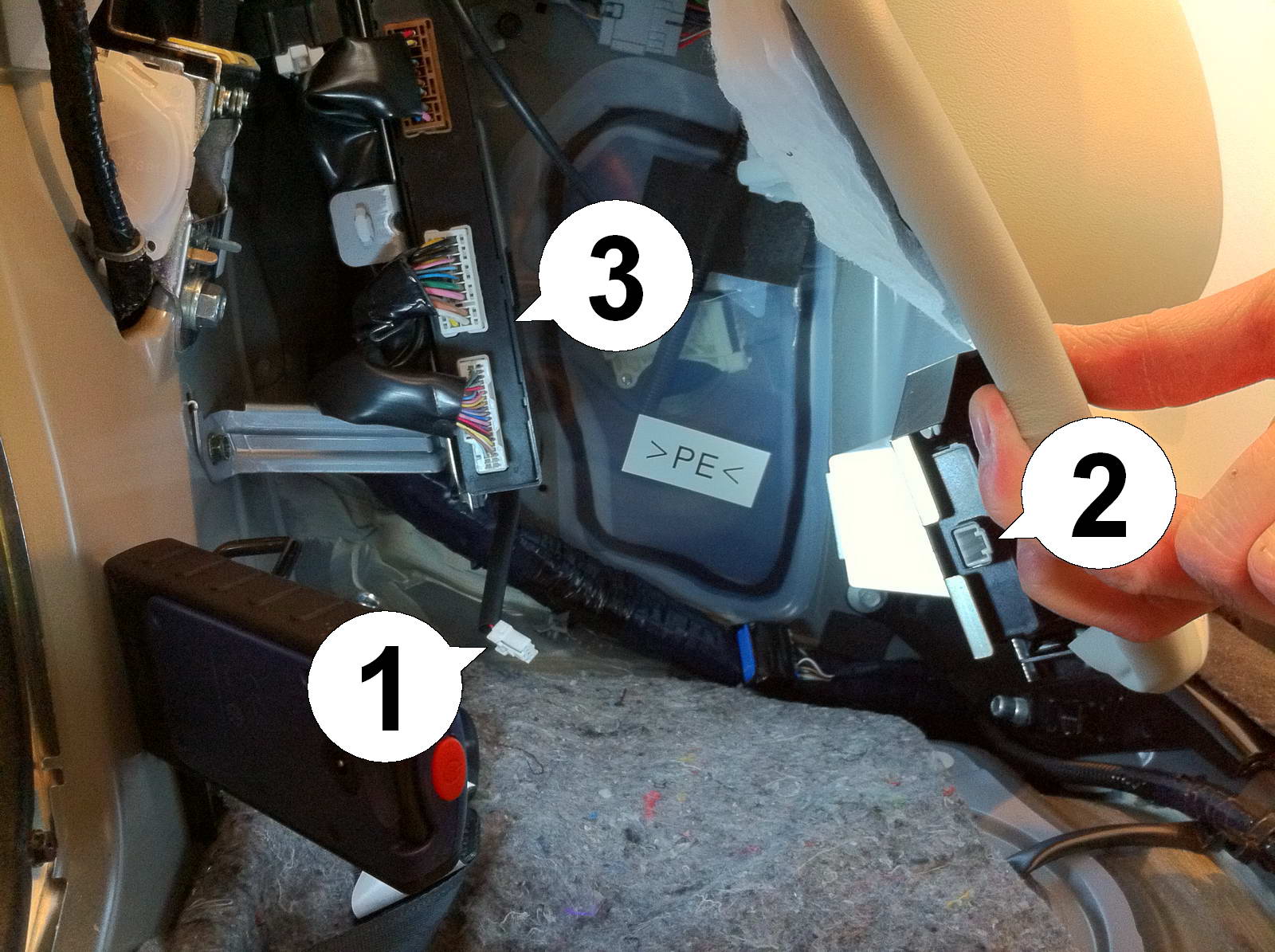

    5. Zuerst den kleinen Stecker (1) von der Sensor-Box (2) abziehen, danach Verdecksteuergerät lokalisieren (3).

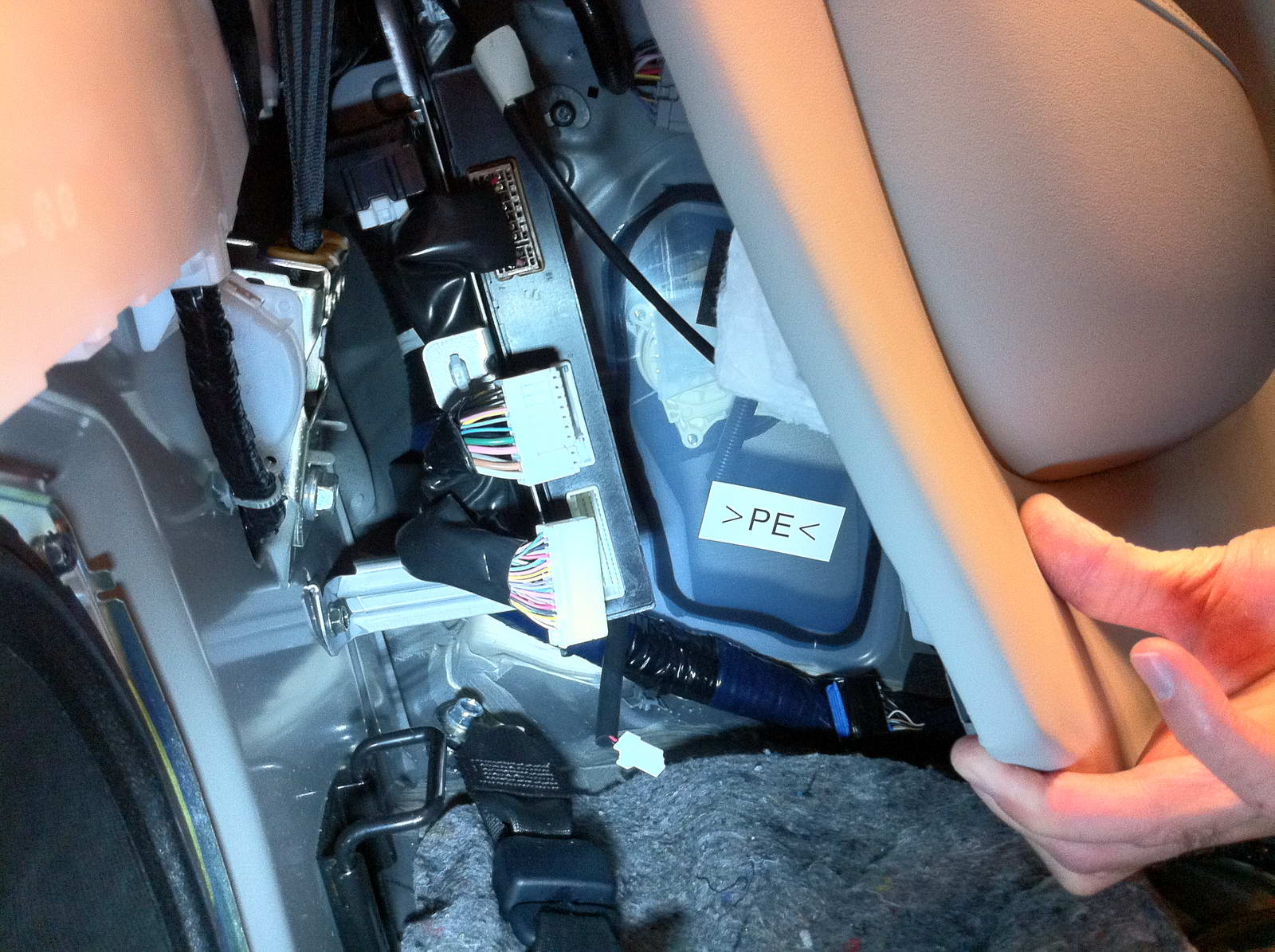

    6. Am Steuergerät müssen die beiden weißen Stecker abgezogen und durch die vom Modulkabelsatz ersetzt werden.
    Installation - Schritte 7-8

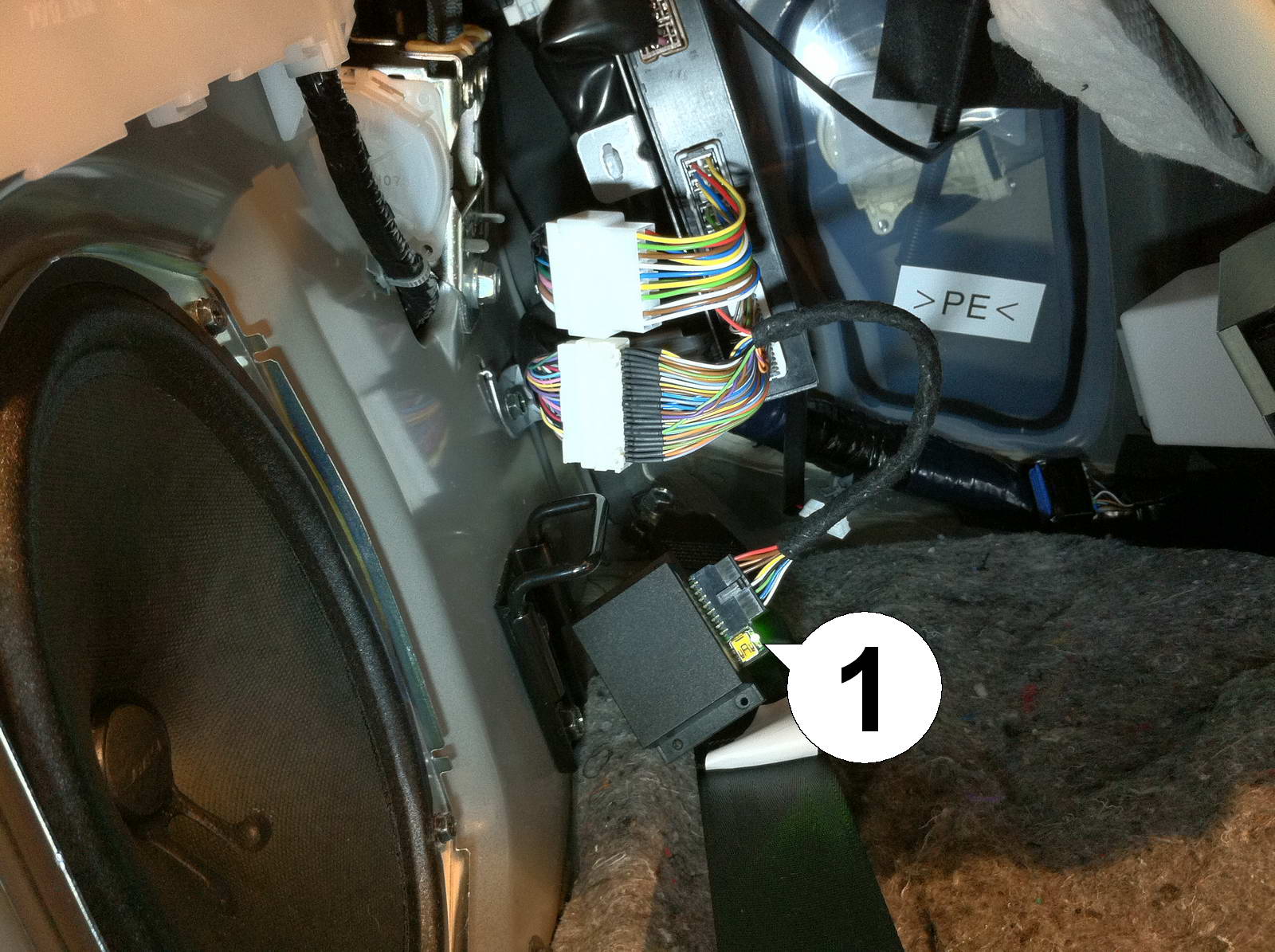

    7. Modulkabelsatz am Verdecksteuergerät anschliessen und Modul am Kabelsatz anschliessen. Dann einmal die Entriegeln-Taste auf der Fernbedienung antippen und die grüne LED am Modul (1) beobachten. Wenn diese blinkt, dann ist alles korrekt angeschlossen.

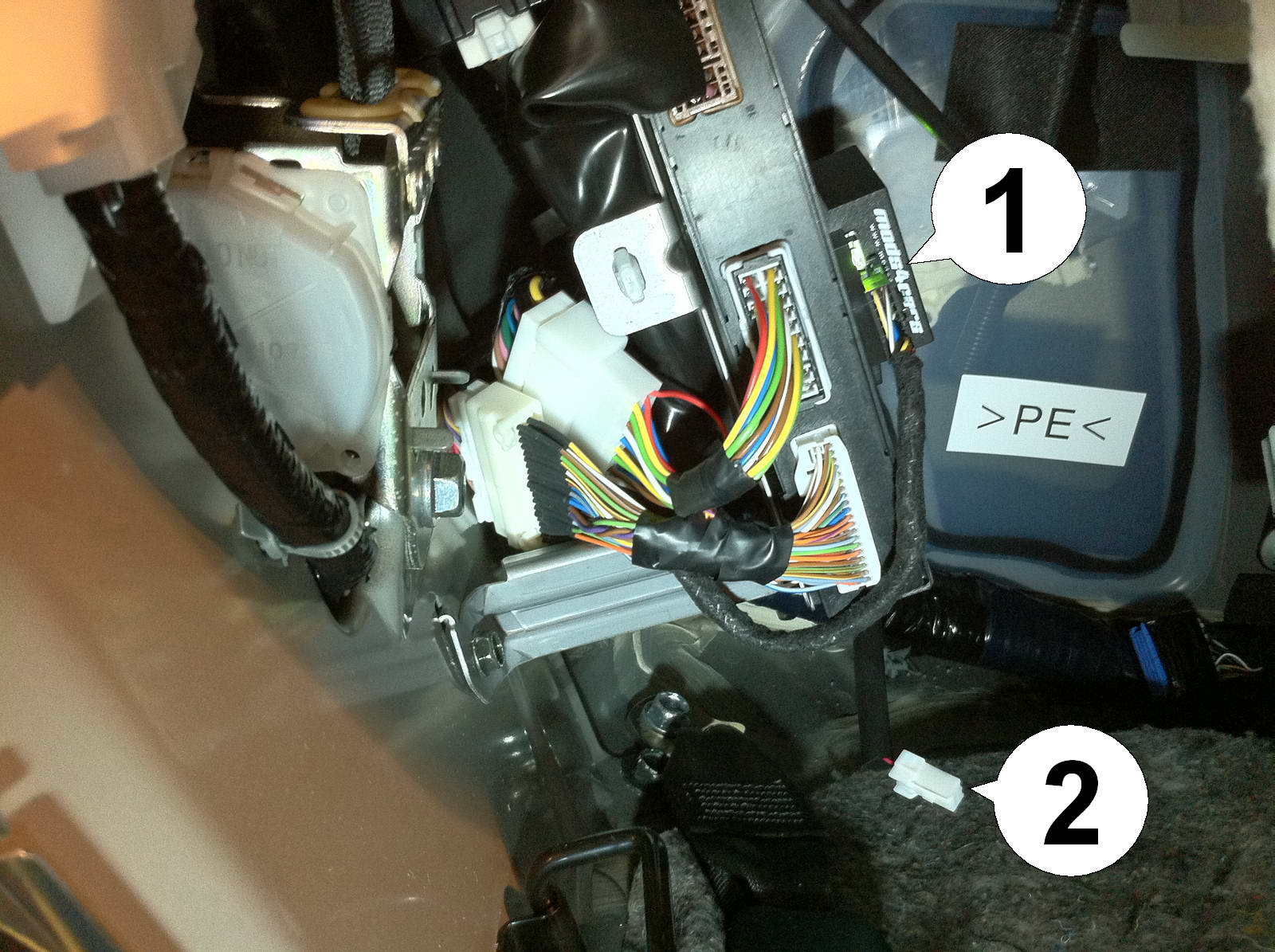

    8. Modul wie abgebildet mit dem Klett-Kleber auf dem Verdecksteuergerät anbringen (1). Alles wieder zusammenbauen. Dabei den kleinen Stecker (2) nicht vergessen.
