BITTE LESEN SIE DIE GESAMTE ANLEITUNG GRÜNDLICH DURCH, BEVOR SIE DIESES PRODUKT VERWENDEN.
Wir weisen ausdrücklich darauf hin, dass alle Funktionen dieses Steuergerätes mit der nötigen Umsicht zu verwenden sind.
Wir übernehmen KEINE Haftung für Schäden oder Verletzungen, die durch Einbau oder Verwendung dieses Produktes entstehen könnten.
Jede Bedienung muss überwacht werden und es muss insbesondere sichergestellt werden, dass sich keine Gegenstände oder Personen im Bereich der sich bewegenden Teile aufhalten, da ggf. kein Einklemmschutz vorhanden ist. Bitte machen Sie sich mit den Möglichkeiten zum sofortigen Not-Stopp vertraut.
Dieses Produkt wurde zertifiziert und zugelassen nach EU-Richtlinie ECE R10 Rev 03 und besitzt das E13 Zertifikat E13 10R - 03 10070. Es besitzt keine Allgemeine Betriebserlaubnis (ABE). Der Einbau des Produkts kann zum Erlöschen der EG Typgenehmigung führen. Bitte stellen Sie sicher, dass der Einbau und Betrieb für Ihren Verwendungszweck zulässig ist.
Wichtige Informationen. VOR VERWENDUNG LESEN!
AUSDRUCKEN DIESER ANLEITUNG
Um einen korrekten Ausdruck der Anleitung zu erhalten, einfach im Browser unter Druckereinstellungen / Seite Einrichten die Ränder so klein wie möglich wählen und alle Kopf- und Fusszeilen abschalten.
Druckvorschau aktivieren und ggf. den Zoom so lange reduzieren, bis alle Seiten korrekt angezeigt werden.
ALLE BILDER SIND ANKLICKBAR FÜR VOLLANSICHT im Browser.
FEHLERSUCHE - WO BEKOMME ICH HILFE?
Falls es Probleme beim Einbau oder bei der Verwendung des Moduls geben sollte, bitte zuerst einmal alle Schritte der Anleitung noch einmal gründlich studieren und alle Fotos anklicken für Vollansicht!
Wir haben jetzt eine Wissensdatenbank mit Support-Ticket-System eingerichtet unter www.mods4cars.com/support
Dieses Modul ist mit unserem USB Update- und Konfigurations-Port ausgestattet! Wir empfehlen VOR DER INSTALLATION das Modul mit einem Computer zu verbinden und mit Hilfe unserer Support-App "m4cconnect" kurz nach Firmware-Updates zu suchen. M4cconnect sowie alle Informationen zum Thema USB Update und Konfiguration sind unter www.mods4cars.com/usb. zu finden. Es ist jetzt sogar möglich, das Modul vor Einbau schon komplett zu konfigurieren und alle Einstellungen bequem am Computer vorzunehmen! Zusätzlich kann das USB Kabel zusammen mit dem Modul permanent im Auto installiert werden, so daß der Computer-Stecker für spätere Updates per Laptop mit WLAN/UMTS/LTE-Verbindung leicht zugänglich ist.
Funktion 1 - Hauptschalter - Werkstatt und Diagnose ( 0=AUS / *1=EIN )
Diese Funktion erlaubt das einfache Ein- und Ausschalten des gesamten Moduls wie ein Hauptschalter. Wenn ausgeschaltet, verhält sich das Modul komplett passiv, als ob es nicht eingebaut wäre.
Einstellung 0 schaltet das gesamte Modul ab, wobei die persönlichen Einstellungen der anderen Funktionen unverändert erhalten bleiben. Auf diese Weise kann das Modul einfach und schnell ein- und ausgeschaltet werden, ohne jedes Mal alle Funktionen wieder einstellen zu müssen.
WICHTIG: Wir raten dringend, das Modul IMMER ABZUSCHALTEN vor Werkstattbesuchen oder Verleihen des Autos an Dritte, um Probleme bei Diagnose und Programmierung sowie Verwirrungen und Verletzungsgefahr durch unerwartete Verdeckbewegungen zu vermeiden!
Bei eingebautem Modul und Problemen mit dem Verdeck unbedingt IMMER zuerst Mods4cars kontaktieren auf www.mods4cars.com, NIEMALS das Auto ohne vorherige Absprache zum Händler bringen!
Funktion 2 - Komfortbedienung für das Verdeck ( 0=AUS / *1=EIN FO / 2=EIN FU / 3=ERW FO / 4=ERW FU )
Diese Funktion erlaubt die komfortable Verdeckbetätigung mit der Konsolentaste, wobei der Zustand der Fenster am Ende der Dachöffnung sowie optional ein erweiterter Komfortmodus programmiert werden können.
Einstellung 1 ist der normale One-Touch Modus, bei dem am Ende des Öffnungsvorgangs die Fenster wieder hochfahren (FO=Fenster Oben).
Einstellung 2 ist der normale One-Touch Modus, bei dem die Fenster zum Schluß unten bleiben (FU=Fenster Unten).
Einstellungen 3 und 4 (Erweiterter Komfort) sind wie 1 und 2, zusätzlich ist aber das Abstellen des Motors und das Abziehen des Zündschlüssels möglich. Einstellungen 3 und 4 sind zur Vermeidung von Verletzungen durch sich bewegende Verdeckteile mit besonderer Aufmerksamkeit und Umsicht zu verwenden, da ein Weiterlaufen des Verdecks bei Abschalten des Motors für Passagiere unerwartet sein kann!
Bedienung des Verdecks über die Konsolentaste:
• Taste gedrückt halten (>2 Sek) erlaubt manuelle Dachbewegung nur für die Dauer des Tastendrucks.
• Öffnen 1x antippen öffnet das Verdeck und bringt die Fenster in den vorgewählten Zustand (FO=Fenster Oben, FU=Fenster Unten).
• Öffnen 2x antippen öffnet das Verdeck und bringt die Fenster in den entgegengesetzten Zustand (Lässt bei den FO Einstellungen die Fenster unten und fährt bei den FU Einstellungen die Fenster hoch).
• Schließen 1x antippen schließt Verdeck und Fenster.
• Schließen 2x antippen schließt nur das Verdeck, Fenster bleiben offen.
• Notstopp ist generell jederzeit durch Antippen der Konsolentaste in beliebige Richtung möglich - auch bei per Fernbedienung ausgelöster Verdeckbewegung!
Fenster-Komfortschliessen:
• Bei geschlossenem Verdeck können durch Antippen der Verdeck-Schliessen-Taste alle Fenster gleichzeitig geschlossen werden.
Funktion 3 - Verdeck Fernbedienung ( 0=AUS / *1=EIN FO / 2=EIN FU / 3=ERW FO / 4=ERW FU )
Diese Funktion erlaubt die vollautomatische Fernbedienung des Verdecks mit dem Originalschlüssel durch Drücken der Ver- und Entriegeln-Tasten.
Auch hier kann, unabhängig von der Bedienung über die Konsolentaste, der Endzustand der Fenster vorprogrammiert werden.
Einstellung 1 ist der normale Fernbedienungs-Modus, bei dem am Ende des Öffnungsvorgangs die Fenster wieder hochfahren (FO=Fenster Oben).
Einstellung 2 ist der normale Fernbedienungs-Modus, bei dem die Fenster zum Schluß unten bleiben (FU=Fenster Unten).
Einstellungen 3 und 4 (Erweiterter Komfort) sind wie 1 und 2, nur dass eine laufende Verdeckbewegung nicht durch Einschalten der Zündung und Starten des Motors unterbrochen wird. Weiterhin ist bei sich gerade schließendem Verdeck auch das Abschließen der Türen mit der Fernbedienung möglich. Einstellungen 3 und 4 sind mit besonderer Aufmerksamkeit und Umsicht zu verwenden, da ein Abschliessen der (noch unverschlossenen) Türen mit der Fernbedienung möglich ist und nicht zum Notstopp des Verdecks führt! Ggf. je nach Firmware oder Modell ist auch ein Entriegeln der Türen bei laufendem Verdeck möglich.
Bedienung des Verdecks mit der Fernbedienung (vor 2016er Modell):
• ÖFFNEN 3x im Sekundentakt antippen öffnet das Verdeck und bringt die Fenster in den vorgewählten Zustand (FO=Fenster Oben, FU=Fenster Unten)
• ÖFFNEN 4x im Sekundentakt antippen öffnet das Verdeck und bringt die Fenster in den entgegengesetzten Zustand (Lässt bei den FO Einstellungen die Fenster unten und fährt bei den FU Einstellungen die Fenster hoch)
• SCHLIESSEN 3x im Sekundentakt antippen schließt Verdeck und Fenster.
• SCHLIESSEN 4x im Sekundentakt antippen schließt nur das Verdeck, Fenster bleiben offen.
• Notstopp ist durch Antippen in beliebiger Richtung möglich, bei erweitertem Komfort Modus in jedem Fall durch zweimaliges Antippen in dieselbe Richtung!
Bedienung des Verdecks mit der Fernbedienung (ab 2016er Modell, SIEHE VIDEO):
• Auto verriegelt, dann ÖFFNEN, SCHLIESSEN, ÖFFNEN, SCHLIESSEN, ÖFFNEN im Sekundentakt antippen öffnet das Verdeck und bringt die Fenster in den vorgewählten Zustand (FO=Fenster Oben, FU=Fenster Unten)
• Auto entriegelt, dann SCHLIESSEN, ÖFFNEN, SCHLIESSEN, ÖFFNEN, SCHLIESSEN im Sekundentakt antippen schließt Verdeck und Fenster.
• Alternativ Schliessen: AUTO verriegelt, dann ÖFFNEN, SCHLIESSEN, ÖFFNEN, SCHLIESSEN, ÖFFNEN im Sekundentakt antippen schließt Verdeck und Fenster.
• Notstopp ist durch Wechsel der Zentralverriegelung möglich (entriegeln wenn verriegelt und umgekehrt), bei erweitertem Komfort-Modus in jedem Fall durch Verriegeln und anschliessendes Entriegeln!
Funktion 4 - Fenster Fernbedienung ( 0=AUS / *1=EIN )
Diese Funktion erlaubt die Fernbedienung der Fenster unabhängig vom Verdeck mit dem Originalschlüssel durch Drücken der Ver- und Entriegeln-Tasten.
Bedienung der Fenster mit der Fernbedienung (vor 2016er Modell):
• ÖFFNEN 2x im Sekundentakt antippen, um alle Fenster zu öffnen.
• SCHLIESSEN 2x im Sekundentakt antippen, um alle Fenster zu schliessen.
Bedienung der Fenster mit der Fernbedienung (ab 2016er Modell, SIEHE VIDEO):
• Auto erst verriegeln, dann ÖFFNEN, SCHLIESSEN, ÖFFNEN im Sekundentakt antippen, um alle Fenster zu öffnen.
• Auto erst entriegeln, dann SCHLIESSEN, ÖFFNEN, SCHLIESSEN im Sekundentakt antippen, um alle Fenster zu schliessen.
Funktion 5 - Verdeckschalter invertieren ( *0=AUS / 1=EIN )
Mit dieser Funktion kann die Bedienung des Verdecktasters umgekehrt werden.
Video zur Bedienung beim 2016er Modell. Aus technischen Gründen war es leider notwendig und unvermeidbar, die extra Tastendrücke in die Gegenrichtung abzufragen, anders als bei den Vorgängermodellen. Bitte beachten, dass das Auto verriegelt sein muss, bevor die Dach-Öffnen-Sequenz gegeben werden kann bzw. dass es entriegelt sein muss, bevor die Dach-Schliessen-Sequenz gegeben werden kann. Es gibt auch eine alternative Dach-Schliessen-Sequenz, die auf einem Öffnen-Tastendruck endet und somit die Türen entriegelt lässt. Das ist nützlich um z.B. bei noch schliessendem Dach einzusteigen.
Programmierung
Dieses Modul ist mit unserem interaktiven Setup-Menu ausgestattet, das eine einfache Anpassung der Funktionen an die individuellen Bedürfnisse gestattet.

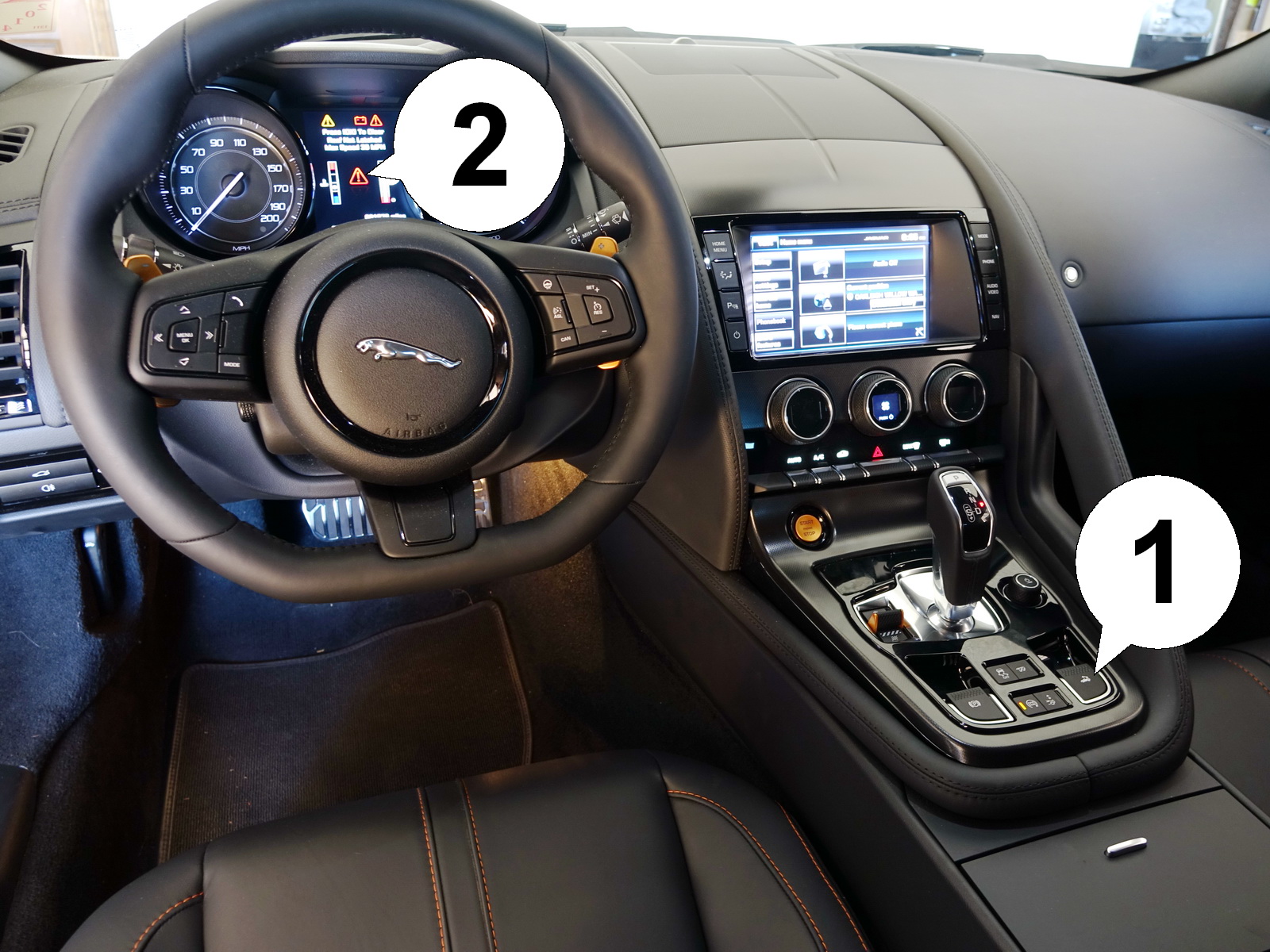

Die Programmierung erfolgt über die beiden Verdecktasten (1) für Schließen und Öffnen sowie den Signaltongeber im Tacho (2). Die aktuelle Funktion sowie deren Einstellung wird über eine Pieptonsequenz ausgegeben.
Verdeck Schließen antippen springt zur nächsten Funktion, wobei nach der letzten wieder zurück zur ersten gesprungen wird. Verdeck Öffnen antippen wählt die nächsthöhere Einstellung der aktuellen Funktion, wobei nach der höchsten wieder zurück zur niedrigsten (AUS) gesprungen wird. Immer, wenn eine neue Funktion angewählt wird oder die Einstellung der aktuellen Funktion verändert wird, ertönt die Funktionsnummer gefolgt von einer kurzen Pause und der Einstellungsnummer als Pieptonsequenz.
Um in den Programmiermodus zu gelangen: Bei voll eingeschalteter Zündung und geschlossenem Verdeck die Schließen-Taste oder bei offenem Verdeck die Öffnen-Taste für 5 Sekunden gedrückt halten (bis ein hoher Signalton ertönt), dann loslassen. Nun folgt die Sequenz für Funktion 1, also entweder 1-1 für EIN oder 1-0 für AUS.
Das Modul befindet sich jetzt im Programmiermenü und durch Antippen von Schließen können die verschiedenen Funktionen angewählt werden. Immer wenn die Pieptonsequenz beendet ist, kann durch kurzes Antippen von Öffnen die Einstellung verändert werden. Die neue Einstellung wird sofort übernommen.
Um das Programmiermenü wieder zu verlassen, entweder 30 Sekunden warten oder Verdeckschalter in eine Richtung gedrückt halten. Die Beendigung der Programmierung wird durch einen langen Piepton signalisiert.
Funktionen/Einstellungen (*grün ist Auslieferzustand)
Product: STHFJR1 - SmartTOP for Jaguar F-Type Firmware: v1.0x
