BEDIENUNG UND PROGRAMMIERUNG

STHFMA1 Komfort-Verdecksteuerung für Mazda MX-5 PRHT v1.0

Weitere Informationen sowie Anleitungen zu allen Produkten finden Sie im Web: w w w . m o d s 4 c a r s . c o m

BITTE LESEN SIE DIE GESAMTE ANLEITUNG GRÜNDLICH DURCH, BEVOR SIE DIESES PRODUKT VERWENDEN. Wir weisen ausdrücklich darauf hin, dass alle Funktionen dieses Steuergerätes mit der nötigen Umsicht zu verwenden sind. Wir übernehmen KEINE Haftung für Schäden oder Verletzungen, die durch Einbau oder Verwendung dieses Produktes entstehen könnten. Jede Bedienung muss überwacht werden und es muss insbesondere sichergestellt werden, dass sich keine Gegenstände oder Personen im Bereich der sich bewegenden Teile aufhalten, da ggf. kein Einklemmschutz vorhanden ist. Bitte machen Sie sich mit den Möglichkeiten zum sofortigen Not-Stopp vertraut. Dieses Produkt wurde zertifiziert und zugelassen nach EU-Richtlinie ECE R10 Rev 03 und besitzt das E13 Zertifikat E13 10R - 03 10070. Es besitzt keine Allgemeine Betriebserlaubnis (ABE). Der Einbau des Produkts kann zum Erlöschen der EG Typgenehmigung führen. Bitte stellen Sie sicher, dass der Einbau und Betrieb für Ihren Verwendungszweck zulässig ist.

Wichtige Informationen. VOR VERWENDUNG LESEN!
	AUSDRUCKEN DIESER ANLEITUNG Um einen korrekten Ausdruck der Anleitung zu erhalten, einfach im Browser unter Druckereinstellungen / Seite Einrichten die Ränder so klein wie möglich wählen und alle Kopf- und Fusszeilen abschalten. Druckvorschau aktivieren und ggf. den Zoom so lange reduzieren, bis alle Seiten korrekt angezeigt werden. ALLE BILDER SIND ANKLICKBAR FÜR VOLLANSICHT im Browser.
	FEHLERSUCHE - WO BEKOMME ICH HILFE? Falls es Probleme beim Einbau oder bei der Verwendung des Moduls geben sollte, bitte zuerst einmal alle Schritte der Anleitung noch einmal gründlich studieren und alle Fotos anklicken für Vollansicht! Wir haben jetzt eine Wissensdatenbank mit Support-Ticket-System eingerichtet unter www.mods4cars.com/support Für direkte und schnelle Hilfe (auch auf Deutsch!) bitte hier ein Support-Ticket anlegen
	Dieses Modul ist mit unserem USB Update- und Konfigurations-Port ausgestattet! Wir empfehlen VOR DER INSTALLATION das Modul mit einem Computer zu verbinden und mit Hilfe unserer Support-App "m4cconnect" kurz nach Firmware-Updates zu suchen. M4cconnect sowie alle Informationen zum Thema USB Update und Konfiguration sind unter www.mods4cars.com/usb. zu finden. Es ist jetzt sogar möglich, das Modul vor Einbau schon komplett zu konfigurieren und alle Einstellungen bequem am Computer vorzunehmen! Zusätzlich kann das USB Kabel zusammen mit dem Modul permanent im Auto installiert werden, so daß der Computer-Stecker für spätere Updates per Laptop mit WLAN/UMTS/LTE-Verbindung leicht zugänglich ist.

Detaillierte Funktionsbeschreibung (* = Werkseinstellung)

Funktion 1 - Hauptschalter - Werkstatt und Diagnose ( 0=AUS / *1=EIN ) Diese Funktion erlaubt das einfache Ein- und Ausschalten des gesamten Moduls wie ein Hauptschalter. Wenn ausgeschaltet, verhält sich das Modul komplett passiv, als ob es nicht eingebaut wäre. Einstellung 0 schaltet das gesamte Modul ab, wobei die persönlichen Einstellungen der anderen Funktionen unverändert erhalten bleiben. Auf diese Weise kann das Modul einfach und schnell ein- und ausgeschaltet werden, ohne jedes Mal alle Funktionen wieder einstellen zu müssen. WICHTIG: Wir raten dringend, das Modul IMMER ABZUSCHALTEN vor Werkstattbesuchen oder Verleihen des Autos an Dritte, um Probleme bei Diagnose und Programmierung sowie Verwirrungen und Verletzungsgefahr durch unerwartete Verdeckbewegungen zu vermeiden! Bei eingebautem Modul und Problemen mit dem Verdeck unbedingt IMMER zuerst Mods4cars kontaktieren auf www.mods4cars.com, NIEMALS das Auto ohne vorherige Absprache zum Händler bringen! Funktion 2 - Komfortbedienung für das Verdeck ( 0=AUS / *1=EIN / 2=AUTO ) - Einstellung 2 ab Firmware v1.10 Wenn diese Funktion aktiviert ist, werden die Mittelkonsolentasten für die Verdecksteuerung um folgende Funktionen erweitert: • Taste gedrückt halten (>5 Sek) bewegt das Verdeck nur für die Dauer des Tastendrucks. • Öffnen kurz antippen öffnet das Verdeck vollständig . • Schliessen kurz antippen schließt das Verdeck vollständig. • Notstopp ist jederzeit durch Antippen einer der beiden Tasten möglich. Einstellung 2 (Auto) öffnet das Verdeck vollautomatisch nach dem Entriegeln des mechanischen Schlosses. MIT EXTRA VORSICHT VERWENDEN! Das automatische Öffnen kann durch sofortiges Antippen einer der beiden Verdecktasten nach dem Entriegeln abgebrochen werden. Funktion 3 - Maximale Geschwindigkeit ( *0=0kmh / 1=10kmh / 2=20kmh / 3=30kmh / 4=40kmh / 5=50kmh / 6=60kmh ) Einstellung der maximal erlaubten Geschwindigkeit für die Verdeckbetätigung. Einstellung 0 bedeutet Verdeckbewegung nur bei Stillstand. WARNUNG: Wenn das Verdeck einmal innerhalb der erlaubten Geschwindigkeit gestartet wurde, läuft es in jedem Fall weiter, auch wenn die Geschwindigkeit später während der Verdeckbewegung überschritten wird! Funktion 4 - Warnsignal ( 0=AUS / *1=EIN ) - Ab Firmware v1.20 Wenn die mechanische Verriegelung nach Schließen des Verdecks nicht innerhalb von ca. 5 Sek verriegelt wird, ertönt zur Erinnerung Warnsignal (Piepton).

Programmierung
Dieses Modul ist mit unserem interaktiven Setup-Menu ausgestattet, das eine einfache Anpassung der Funktionen an die individuellen Bedürfnisse gestattet.

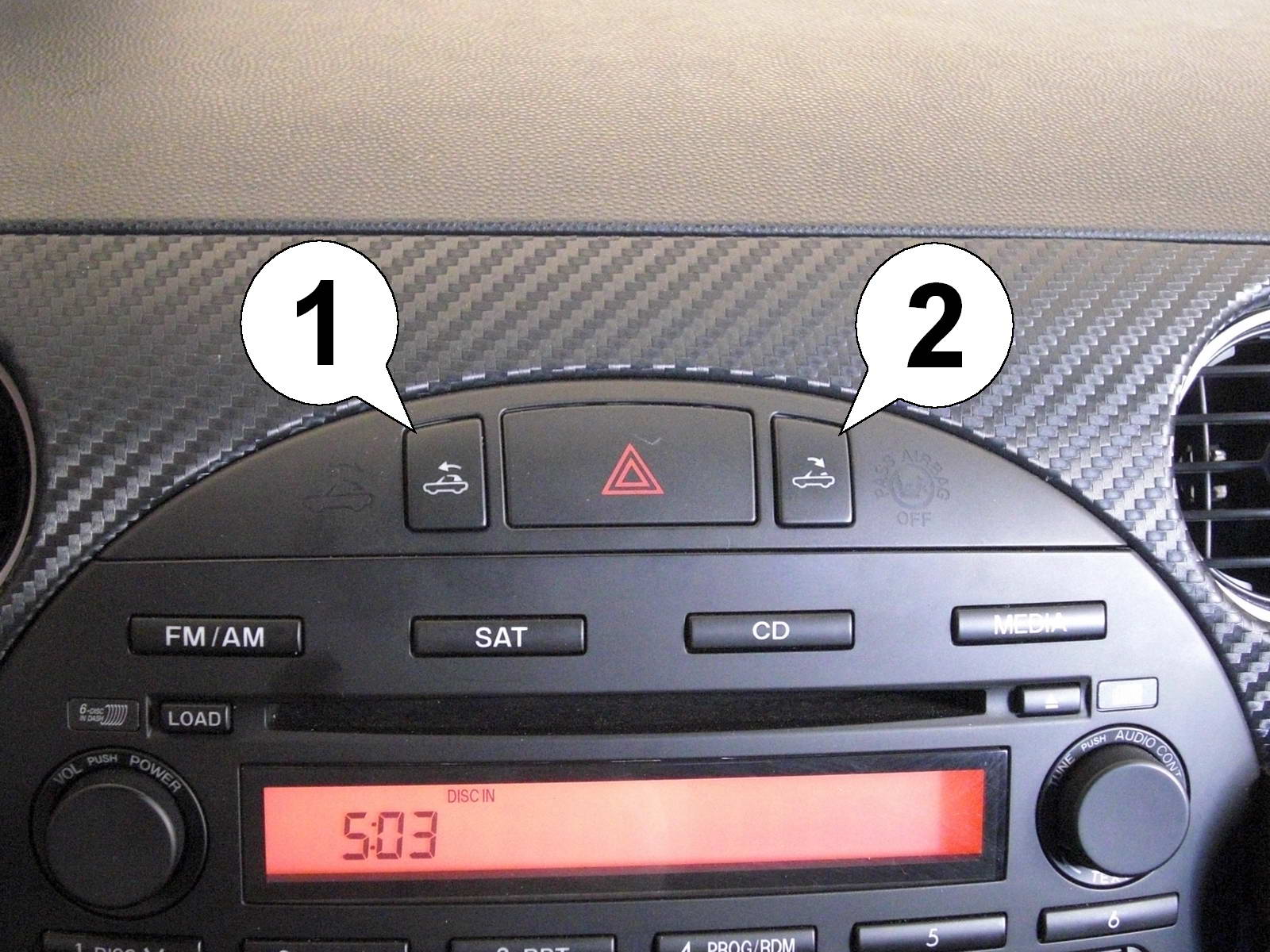

	Die Programmierung erfolgt über die beiden Verdecktasten für Schließen (1) und Öffnen (2) sowie den Signaltongeber im Tacho. Die aktuelle Funktion sowie deren Einstellung wird über eine Pieptonsequenz ausgegeben. Verdeck Schließen (1) antippen springt zur nächsten Funktion, wobei nach der letzten wieder zurück zur ersten gesprungen wird. Verdeck Öffnen (2) antippen wählt die nächsthöhere Einstellung der aktuellen Funktion, wobei nach der höchsten wieder zurück zur niedrigsten (AUS) gesprungen wird. Immer, wenn eine neue Funktion angewählt wird oder die Einstellung der aktuellen Funktion verändert wird, ertönt die Funktionsnummer gefolgt von einer kurzen Pause und der Einstellungsnummer als Pieptonsequenz.

Um in den Programmiermodus zu gelangen: Bei voll eingeschalteter Zündung beide Verdecktasten (1) und (2) für ca 3-4 Sekunden gleichzeitig gedrückt halten (oder bis ein langer Piepton hörbar wird), dann loslassen. Nun folgt die Sequenz für Funktion 1, also entweder 1-1 für EIN oder 1-0 für AUS. Das Modul befindet sich jetzt im Programmiermenü und durch Antippen von Schließen (1) können die verschiedenen Funktionen angewählt werden. Immer wenn die Pieptonsequenz beendet ist, kann durch kurzes Antippen von Öffnen (2) die Einstellung verändert werden. Die neue Einstellung wird sofort übernommen. Um das Programmiermenü wieder zu verlassen, entweder 30 Sekunden warten oder wieder beide Tasten gleichzeitig drücken. Die Beendigung der Programmierung wird durch einen langen Piepton signalisiert.

Funktionen/Einstellungen (grün ist Auslieferzustand)
Produkt: STHFMA1 - SmartTOP für Mazda MX-5 PRHT Firmware: ab v1.20
	SETTING 0	SETTING 1	SETTING 2	SETTING 3	SETTING 4	SETTING 5	SETTING 6
Funktion 1	AUS	EIN
BETRIEBSART + HAUPTSCHALTER	Modul deaktiviert	Modul aktiviert
Funktion 2	AUS	EIN	AUTO
Konsolentaste One-Touch	Werkszustand	One-Touch Bedienung	Auto-Öffnen
Funktion 3	0 km/h	10 km/h	20 km/h	30 km/h	40 km/h	50 km/h	60 km/h
Max Geschwindigkeit	Nur im Stillstand	10 km/h (~7mph)	20 km/h (~13mph)	30 km/h (~19mph)	40 km/h (~25mph)	50 km/h (~32mph)	60 km/h (~38mph)
Funktion 4	AUS	EIN
Warnsignal	Werkszustand	Aktiviert
