INSTALLATION


STHFMA2

Komfort-Verdecksteuerung für

  • Mazda MX-5 RF

    v1.0


    • Weitere Informationen sowie Anleitungen zu allen Produkten finden Sie im Web:

    w w w . m o d s 4 c a r s . c o m


    BITTE LESEN SIE DIE GESAMTE ANLEITUNG GRÜNDLICH DURCH, BEVOR SIE DIESES PRODUKT VERWENDEN.
    Wir weisen ausdrücklich darauf hin, dass alle Funktionen dieses Steuergerätes mit der nötigen Umsicht zu verwenden sind. Wir übernehmen KEINE Haftung für Schäden oder Verletzungen, die durch Einbau oder Verwendung dieses Produktes entstehen könnten. Jede Bedienung muss überwacht werden und es muss insbesondere sichergestellt werden, dass sich keine Gegenstände oder Personen im Bereich der sich bewegenden Teile aufhalten, da ggf. kein Einklemmschutz vorhanden ist. Bitte machen Sie sich mit den Möglichkeiten zum sofortigen Not-Stopp vertraut. Dieses Produkt wurde zertifiziert und zugelassen nach EU-Richtlinie ECE R10 Rev 03 und besitzt das E13 Zertifikat E13 10R - 03 10070. Es besitzt keine Allgemeine Betriebserlaubnis (ABE). Der Einbau des Produkts kann zum Erlöschen der EG Typgenehmigung führen. Bitte stellen Sie sicher, dass der Einbau und Betrieb für Ihren Verwendungszweck zulässig ist.
    Wichtige Informationen. VOR EINBAU LESEN!
    AUSDRUCKEN DIESER ANLEITUNG
    Um einen korrekten Ausdruck der Anleitung zu erhalten, einfach im Browser unter Druckereinstellungen / Seite Einrichten die Ränder so klein wie möglich wählen und alle Kopf- und Fusszeilen abschalten.

    Druckvorschau aktivieren und ggf. den Zoom so lange reduzieren, bis alle Seiten korrekt angezeigt werden.

    ALLE BILDER SIND ANKLICKBAR FÜR VOLLANSICHT im Browser.
    FEHLERSUCHE - WO BEKOMME ICH HILFE?
    Falls es Probleme beim Einbau oder bei der Verwendung des Moduls geben sollte, bitte zuerst einmal alle Schritte der Anleitung noch einmal gründlich studieren und alle Fotos anklicken für Vollansicht!
    Wir haben jetzt eine Wissensdatenbank mit Support-Ticket-System eingerichtet unter www.mods4cars.com/support

    Für direkte und schnelle Hilfe (auch auf Deutsch!) bitte hier ein Support-Ticket anlegen

    Dieses Modul ist mit unserem USB Update- und Konfigurations-Port ausgestattet! Wir empfehlen VOR DER INSTALLATION das Modul mit einem Computer zu verbinden und mit Hilfe unserer Support-App "m4cconnect" kurz nach Firmware-Updates zu suchen. M4cconnect sowie alle Informationen zum Thema USB Update und Konfiguration sind unter www.mods4cars.com/usb. zu finden. Es ist jetzt sogar möglich, das Modul vor Einbau schon komplett zu konfigurieren und alle Einstellungen bequem am Computer vorzunehmen! Zusätzlich kann das USB Kabel zusammen mit dem Modul permanent im Auto installiert werden, so daß der Computer-Stecker für spätere Updates per Laptop mit WLAN/UMTS/LTE-Verbindung leicht zugänglich ist.
    WICHTIGE TIPPS ZUR FEHLERSUCHE

    Wenn nach Einbau des Moduls scheinbar nichts funktioniert, können die folgenden zwei Schritte sehr oft hilfreich sein:

    • 1) Funktion 1 (Hauptschalter) ausschalten (Einstellung 0). Dann ist das Modul komplett passiv. Wenn das Problem weiterhin besteht, ist etwas nicht korrekt angeschlossen. Bitte auch die grüne LED kontrollieren! Sie sollte bei eingeschalteter Zündung blinken.

    • 2) Funktion 2 hat bei vielen Modulen einen Valet-Modus (Einstellung 2). Der Valet-Modus sperrt das Öffnen des Verdecks. Funktion 2 kontrollieren und sicherstellen, dass sich das Modul nicht im Valet-Modus befindet!

    WICHTIG: Der Valet-Modus ist NICHT bei allen Modulen vorhanden! Bitte die Bedienungs- und Programmieranleitung einsehen!
    FUNKTION DER DATA LED

    Die DATA LED gibt Auskunft über den Zustand des Moduls und hilft bei Problemen während der Installation:

    • Bei Zündung EIN: Die LED sollte in regelmässigen Abständen (ca. 1 Sek) blinken. Dies signalisiert, dass das Modul Daten empfängt und funktionieren sollte.

    • Bei Zündung AUS: Die LED sollte blinken, solange der Datenbus noch aktiv ist und nach kurzer Zeit (max. 5 Min) erlöschen, wenn die Systeme in den Standby (Sleep) Modus wechseln.

    • Wenn die LED dauerhaft leuchtet bei Zündung EIN, dann empfängt das Modul keine Daten vom Verdecksteuergerät und alle Stecker sollten kontrolliert werden.

    • Wenn die LED überhaupt nicht aufleuchtet beim Einschalten der Zündung, dann bekommt das Modul keinen Strom oder empfängt gar keine Daten und alle Stecker sollten kontrolliert werden.
    Installation - Schritte 1-3
    1. Das Verdeck komplett öffnen, dann schliessen und genau in der abgebildeten Serviceposition anhalten. WICHTIG: Zündung komplett ausschalten! Fahrersitz ganz nach vorne klappen/schieben für maximalen Raum dahinter. Die Schwellerleiste durch Ziehen nach oben (Pfeile) ausbauen. Sie ist nur eingeclipst.
    2. Die Plastiknieten (1) bis (3) ausbauen durch Herausziehen der Stöpsel in der Mitte und danach Herausziehen der eigentlichen Nieten am Rand. Niete (4) ist nur ein simpler Stöpsel.
    3. Das Seitenteil ausbauen. Dazu zuerst vorsichtig unten links nach vorne ziehen (1), dann nach unten (2) und zuletzt Richtung Wagenfront (3). Es wird auch an einigen Stellen von Metallklammern gehalten.
    Installation - Schritte 4-6
    4. Nun ist es möglich, die Rückwand etwas nach vorne zu klappen und dahinterzuschauen. Ein schwarzer Metallbügel mit einer auffälligen silbernen Mutter (1) sollte sichtbar sein.
    5. Die silberne Mutter (1) abschrauben, dann den ganzen Metallbügel in Pfeilrichtung von den Bolzen abheben und nach unten umklappen. Direkt darunter ist ein Plastikdeckel mit zwei Falzen/Scharnieren.
    6. Hier abgebildet der im letzten Schritt komplett umgeklappte Metallbügel (1). Nun die Plastikabdeckung (2) in Pfeilrichtung nach oben klappen, bis darunter das Verdecksteuergerät mit 4 Steckern sichtbar wird. Die Abdeckung kann links in der oberen Position eingehakt werden.
    Installation - Schritte 7-9
    7. Den linken weißen Stecker (1) und den blauen Stecker (2) abbauen. Dazu beim Abziehen die Rastmechanismen in der Mitte eindrücken und wackeln. Bei Schwierigkeiten einfach die Stecker am Kabelsatz als Vorlage nehmen und die Rastmechanismen dort ansehen.
    8. Der weiße (1) und blaue (2) Stecker im abgebauten Zustand.
    9. Die beiden Stecker mit den passenden Buchsen am Kabelsatz verbinden und sicherstellen, dass sie sicher einrasten.
    Installation - Schritte 10-12

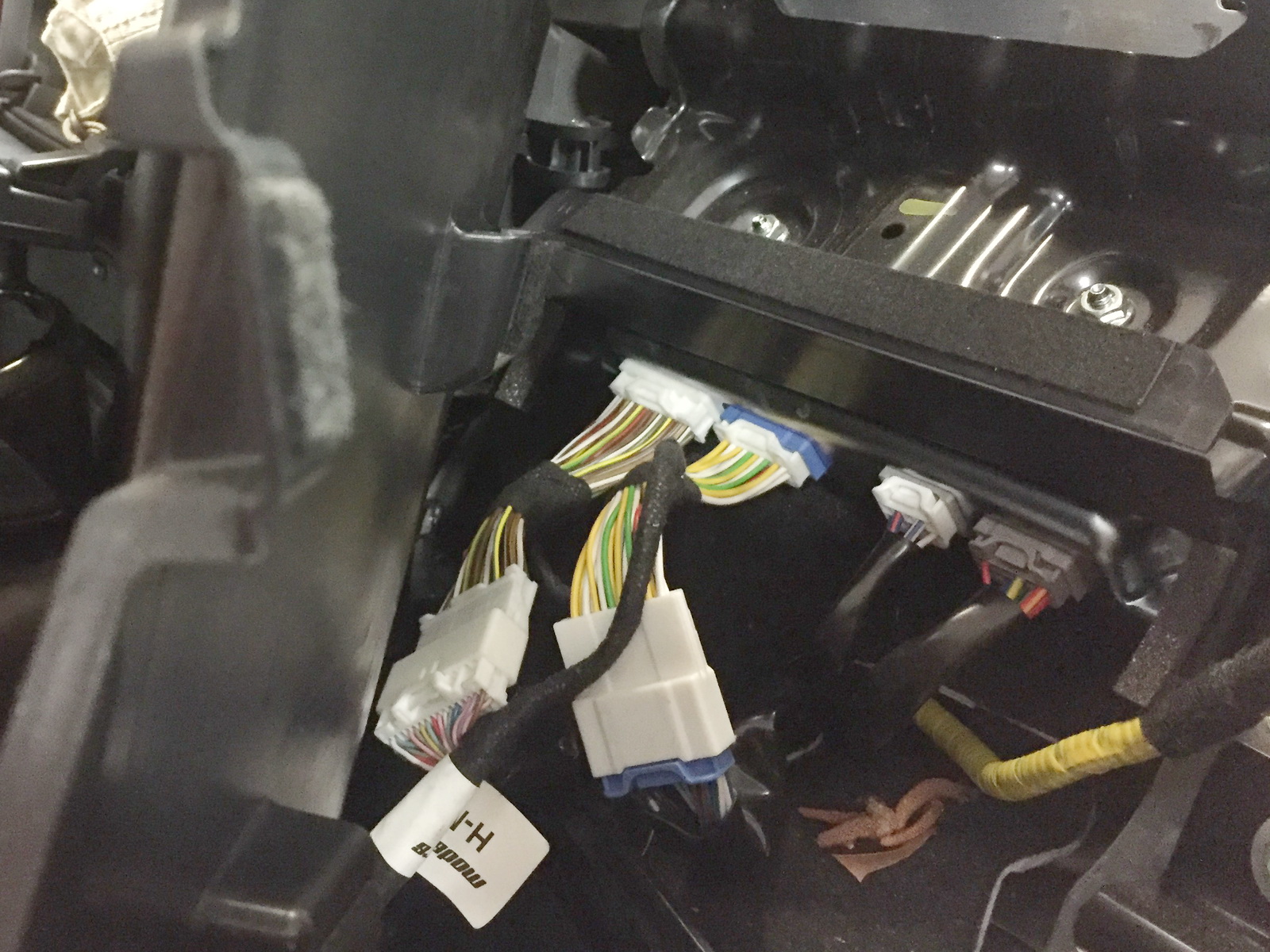

    10. Nun die Stecker vom Modulkabelsatz am Verdecksteuergerät einstecken. Wieder sicherstellen, dass beide einrasten.
    11. Das smartTOP Modul am Kabelsatz anschliessen und die Zündung voll einschalten. Die DATA LED am Modul sollte nun blinken und somit eine erfolgreiche Installation anzeigen. Zündung abschalten und alles wieder zusammenbauen und das Modul gemäss unserer Bedienungs- und Programmieranleitung konfigurieren.

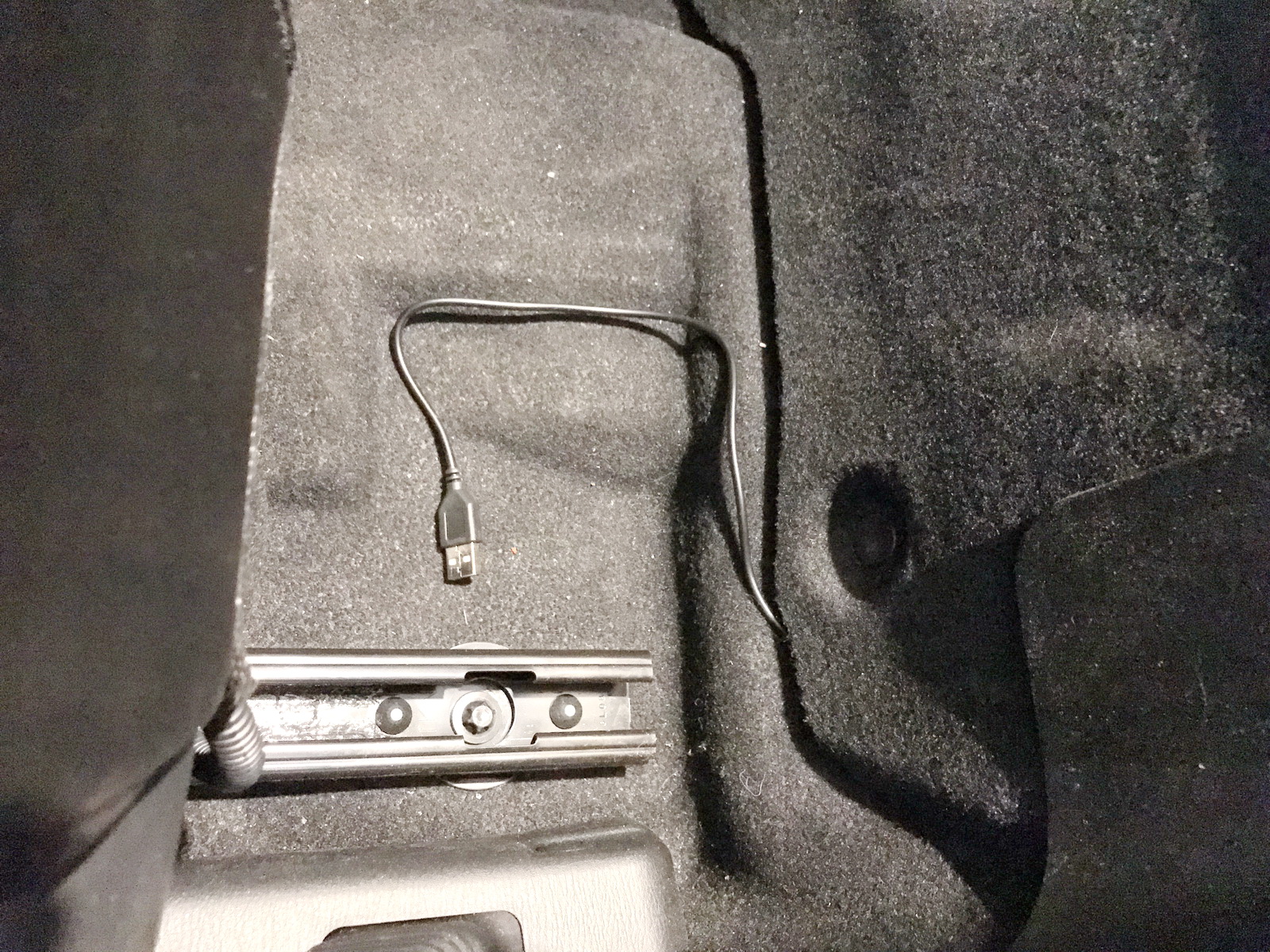

    12. Wir empfehlen, das USB Kabel anzuschliessen und zugänglich zu verlegen, so dass das Modul später einfach per Laptop konfiguriert werden kann oder Updates eingespielt werden können.
